Предназначены для приема, распределения и учета электроэнергии напряжением 380/220В трехфазного переменного тока частотой 50 Гц для защиты линий при перегрузках и коротких замыканиях, а также для нечастых (до шести в час) оперативных включений, отключений электрических сетей.

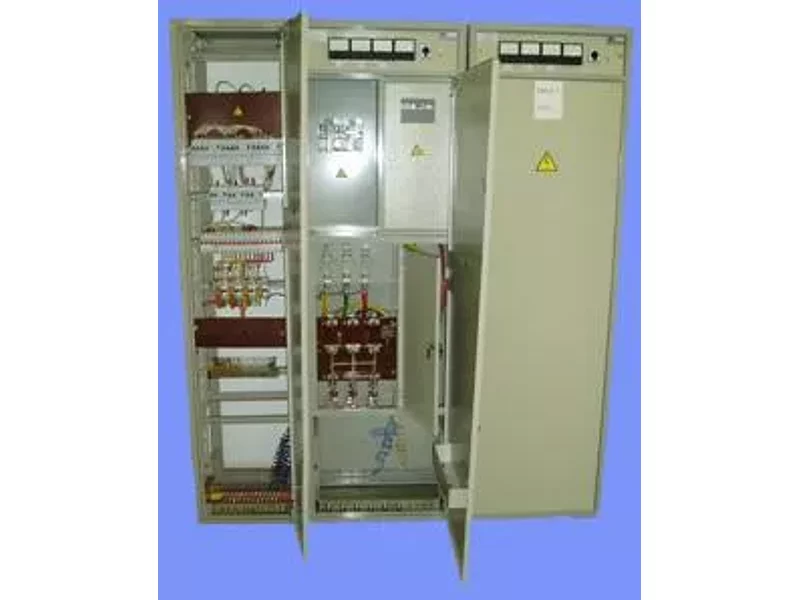

УВР-8505М комплектуются из отдельных панелей одностороннего обслуживания. Каждая панель представляет собой сварную металлоконструкцию из гнутых стальных профилей, внутри которой размещена аппаратура главных и вспомогательных цепей. Обслуживание аппаратов, приборов и контактных соединений осуществляется только с передней (лицевой) стороны панелей.
УВР-8505М имеет модернизированную конструкцию вводных панелей. Вводная панель модернизирована с целью исключения применения шкафов учета электроэнергии совместно с вводной панелью.
Отсек учета электроэнергии отделен от вводного отсека и конструктивно разделен на две части:
- Отсек для размещения счетчика электрической энергии закрываемый пломбируемой дверью.
- Отсек для размещения шести трансформаторов тока (три- для подключения счетчика электрической энергии, три- для подключения приборов (амперметров, вольтметров), снабженный прозрачной пломбируемой панелью
Высота панели составляет 2000 мм.
По назначению панели подразделяются на:
1. Вводные ВА - с выключателем автоматическим.
2. Вводные ВР - с рубильником.
3. Вводные ВП - с переключателем.
4. Распределительные - с выключателями автоматическими на отходящих линиях.
5. Распределительные - с автоматикой управления освещением лестнично-лифтового узла и коридоров.
6. Распределительные - с отделением учета.
7. Распределительные - со станциями управления «АВР».
Условия эксплуатации:
• Температура окружающего воздуха от +5 до +400С
• Высота над уровнем моря не более 2000 м
• Степень защиты -IP31
• Окружающая среда не взрывоопасная, не содержит агрессивных газов или паров, разрушающих металлы и изоляцию.
