Общие сведения:

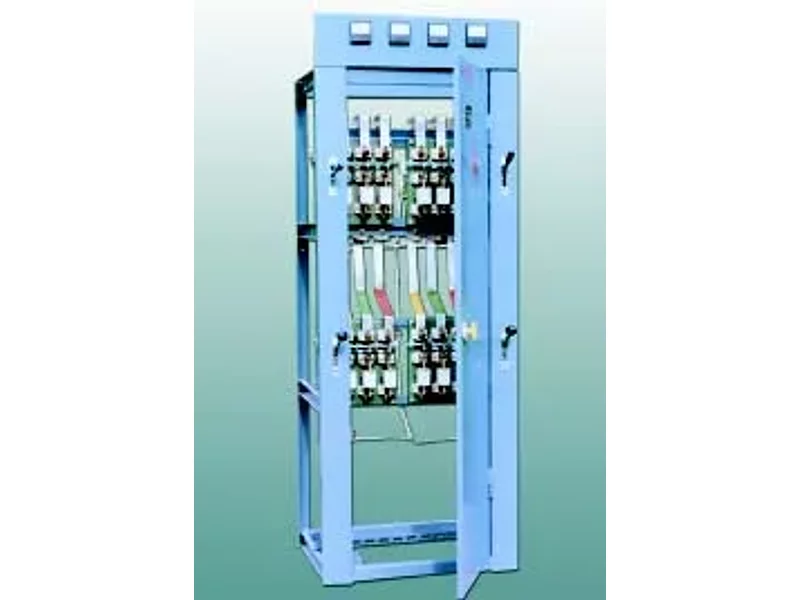

Панели распределительных щитов серии ЩО-70-1, ЩО-70-2 предназначены для комплектования устройств (щитов) распределения электрической энергии напряжением 380/220 переменного тока частотой 50 Гц с глухозаземленной нейтралью, используемых для приема и распределения электрической энергии, защиты от перегрузок и токов короткого замыкания.
Особенности:
Панели изготовлены на основе сварных конструкций. Номинальные значения рабочих параметров, конструкция и сетка схем позволяют выполнять оптимальные решения в соответствии с требованиями заказчика.
Панели изготовляются с ошиновками, имеющими электродинамическую стойкость (амплитудное значение) 30 кА (ЩО-70-1) и 50 кА (ЩО-70-2).
Варианты исполнения:
Климатическое исполнение панелей У категории размещения 3 по ГОСТ 15150. Для температуры от -40С до +35С.
Панели предназначены , главным образом, для установки в закрытых помещениях с естественной вентиляцией без искусственно регулируемых климатических условий.
Окружающая среда должна быть не взрывоопасной, не содержать агрессивных газов и испарений, не насыщенной токопроводящей пылью, водяными парами.
Тип атмосферы II по ГОСТ 15150
Панели распределительных щитов серии ЩО-70-1, ЩО-70-2 предназначены для комплектования устройств (щитов) распределения электрической энергии напряжением 380/220 переменного тока частотой 50 Гц с глухозаземленной нейтралью, используемых для приема и распределения электрической энергии, защиты от перегрузок и токов короткого замыкания.
Особенности:
Панели изготовлены на основе сварных конструкций. Номинальные значения рабочих параметров, конструкция и сетка схем позволяют выполнять оптимальные решения в соответствии с требованиями заказчика.
Панели изготовляются с ошиновками, имеющими электродинамическую стойкость (амплитудное значение) 30 кА (ЩО-70-1) и 50 кА (ЩО-70-2).
Варианты исполнения:
- кабельный ввод
шинный ввод
линейная панель
вводно-секционная панель
секционная панель
диспетчерское управление освещением
учет электроэнергии
АВР
шинные мосты
- каркас из собранных с помощью
сварных и болтовых соединений узлов из металлических листов
и профилей дверь из металлического
листового материала с замком
- варианты исполнения прошли
типовые испытания по ГОСТ 22789 все коммутационные операции под
током производятся при закрытой наружной двери
-
Номинальное напряжение, В:
380
Номинальный ток главных цепей, А:
до 4000
Степень защиты с фасада панели по ГОСТ 14254:
IP 20
Габаритные размеры, мм:
Коммутационные аппараты:-ширина 300; 600; 800; 1000
-глубина 600
-высота 2200
- автоматические выключатели типа
ВА и "Электрон" рубильники разъединители предохранители
Климатическое исполнение панелей У категории размещения 3 по ГОСТ 15150. Для температуры от -40С до +35С.
Панели предназначены , главным образом, для установки в закрытых помещениях с естественной вентиляцией без искусственно регулируемых климатических условий.
Окружающая среда должна быть не взрывоопасной, не содержать агрессивных газов и испарений, не насыщенной токопроводящей пылью, водяными парами.
Тип атмосферы II по ГОСТ 15150
