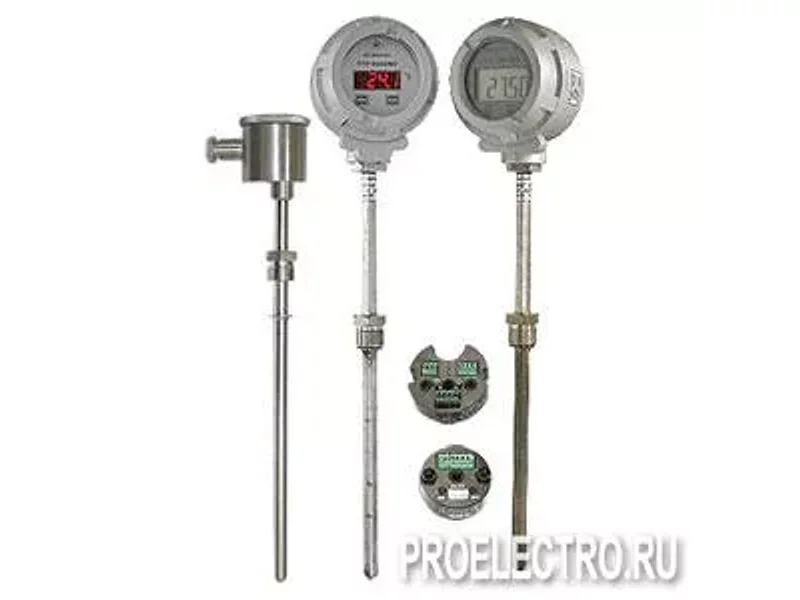

ТПУ 0304 — универсальные термопреобразователи

ТПУ 0304 — универсальные термопреобразователи.
Термопреобразователи универсальные ТПУ 0304 предназначены для измерения и непрерывного преобразования температуры твердых, жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал постоянного тока 4...20 мА.

Термопреобразователи могут быть использованы в теплоэнергетике, химической, металлургической и других отраслях промышленности.

Основные характеристики

Выходной сигнал — 4...20; В состав термопреобразователя входят:

      - первичный преобразователь (термозонд) — термометр сопротивления (ТС) или преобразователь термоэлектрический (ТП);
      - измерительный преобразователь ИП 0304 модификаций М1 или М2;

Гальваническая развязка между входными и выходными цепями; Использование в составе изделия микропроцессорного преобразователя ИП 0304 позволяет устанавливать через интерфейс RS-232 любой диапазон измерения температуры в пределах диапазона измерения соответствующего термозонда. Связь с компьютером и конфигурирование прибора осуществляются через интерфейсный модуль с гальванической развязкой МИГР-01 производства НПП «ЭЛЕМЕР»; ТПУ 0304/М1 выпускается без индикаторного модуля; ТПУ 0304/М2 имеет несколько вариантов конструктивного исполнения: без индикации текущих значений измеряемых величин, с жидкокристаллической (ЖК) или светодиодной (СД) индикацией; Варианты исполнения:

      - общепромышленное;
      - атомное повышенной надежности;
      - для АЭС (с приемкой ВПО «Зарубежатомэнергострой», ВО «Безопасность» — только для ТПУ 0304А/М1 в корпусе НГ-01);
      - Ex (ExiaIICT6 X);
      - Ехd (1ЕxdIICT6);
      - ОМ (Речной и Морской Регистры РФ);

Межповерочный интервал — 2 года (при использовании термопреобразователей с первичными преобразователями типа ТП при температуре от 1100 до 2500 °С межповерочный интервал — 6 месяцев); Гарантийный срок эксплуатации — 2 года.
