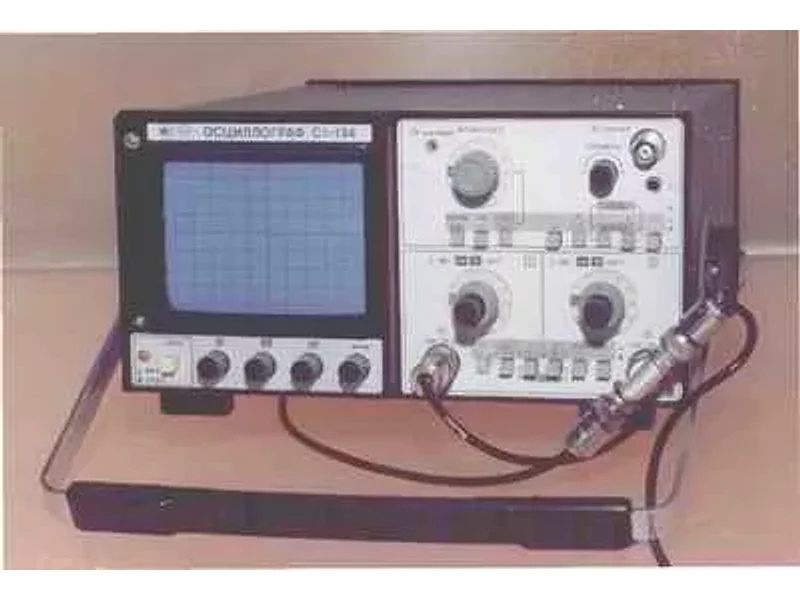

Осциллограф

Портативный двухканальный прибор общего применения для работы в лабораторных и производственных условиях с полосой пропускания 35 МГц, Обеспечивает исследование формы непрерывных и импульсных сигналов путем измерения их параметров в диапазоне напряжений от 6 мВ до 40 В (размах) и длительностей от 30 нс до 1 с.

ПРОСТОТА ЭКСПЛУАТАЦИИ И ТОЧНОСТЬ ИЗМЕРЕНИЯ
Прибор имеет классическую схему построения и классические органы управления, что делает его максимально простым в эксплуатации и не требует от пользователя специальных знаний. Применение ЭЛТ с беспаралаксной
шкалой и коэффициент отклонения 2 мВ/деление обеспечивают высокую точность измерения сигналов малых уровней.


ВЫСОКИЕ ТЕХНИЧЕСКИЕ ВОЗМОЖНОСТИ ПРИ НИЗКОЙ СТОИМОСТИ
По основным техническим характеристикам прибор не уступает аналогичным по классу. Снижение требований к допустимым механическим нагрузкам и климатическим воздействиям ( прибор предназначен для эксплуатации внутри отапливаемых стационарных помещений) позволило создать прибор по цене в 2 раза ниже аналогичных приборов с полевыми условиями эксплуатации.

Электрические параметры и характеристики ЭЛТ:
тип - 12ЛО1И; однолучевая ; цвет свечения - зеленый; ускоряющее напряжение - 8 кВ;
рабочая часть экрана 8 х10 делений (60х8) мм;
ширина линии луча не более 0,8 мм.

ТРАКТ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ
Вид изображения по вертикали: "Канал 1", "Канал 11", поочередное изображение каналов 1 и 11 после каждого хода развертки; прерывистое изображение каналов 1 и 11 (частота коммутации около 50 кГц).

Коэффициенты отклонения:
диапазон значений - от 2 мВ/деление до 5 В/деление (10 калиброванных положений соответственно ряду чисел 1, 2, 5); при работе с делителем 1:10 -
50 В/деление;

пределы допускаемого значения основной погрешности не более 5 % при работе с делителем 1:10 - не более 7 %; пределы допускаемого значения погрешности в интервале каждой влияющей величины в рабочих условиях применения не более 7 %, при работе с делителем 1:10 - не более 9 %.

ПХ:
время нарастания не более 10 нс, при работе с делителем 1:10 - не
более 14 нс;
выброс не более 9 %;
время установления не более 30 нс;
неравномерность: на участке установления не более 9 % установившегося значения ПХ, на участке более 30 нс - 3 %;
искажения по постоянному току не более 2 % ;
спад вершины при закрытом входе на участке длительностью 1 мс
не более 5 %.
Полоса пропускания на уровне 3 дБ относительно опорной частоты 100 кГц:
открытый вход 0 -35 МГц;
закрытый вход 10 кГц - 35 МГц.

Нестабильность положения луча:
дрейф: долговременный - не более 1 деления/час, кратковременный не более 0,2 деления/минуту;
периодические и (или) случайные отклонения - не более 1 мВ;
смещение из-за входного тока - не более 1 деления;
смещение луча при переключении коэффициентов отклонения - не более 0,5 делений;
смещение луча канала 11 при переключении полярности не более 1 деления.
Пределы перемещения луча по вертикали - не менее 8 делений. Погрешность коэффициента отклонения, обусловленная перемещением луча, не более 5 %.

Параметры входов:
Виды входа:

открытый вход ( по постоянному току) ; закрытый вход (по переменному току) ; непосредственный вход.

Входное сопротивление (1) МОм.
Входная емкость (20) пФ.

При работе с делителем 1:10: входное сопротивление (10) МОм;входная емкость - не более 15 пФ;

При работе с делителем 1:1: входное сопротивление (1) МОм; входная емкость - не более 100 пФ.

Допустимое суммарное значение постоянного и переменного напряжения на закрытых входах не более 250 В;допустимое входное напряжение не более 100 В (эффективное значение).

Коэффициент развязки между каналами не менее 3000 на частоте 7 МГц и не менее 1000 на частоте 35 МГц.
Задержка изображения сигнала обеспечивает наблюдение фронта импульса при внутренней синхронизации.

Тракт горизонтального отклонения:

режимы работы развертки:
"ждущий" - развертка запускается внутренним или внешним сигналом синхронизации;
"aвтоколебательный" - линия развертки изображается при отсутствии сигнала синхронизации; развертка нормально синхронизируется при частоте сигнала запуска выше 10 Гц;
коэффициенты развертки:
диапазон значений от 100 нс/деление до 100 мс/деление
(19 калиброванных положений соответственно ряду чисел 1,2, 5).

растяжка: 10 кратная растяжка всех диапазонов развертки, расширяющая коэффициенты разверток до 10 нс/деление;
пределы допускаемого значения основной погрешности - не более 4 % без растяжки и не более 6 % с растяжкой;
пределы допускаемого значения погрешности коэффициентов развертки в интервале влияющей величины (в рабочем диапазоне температур или при повышенной влажности), не более:6 % без растяжки и 8 % с растяжкой;
внутренняя синхронизация сигналом частотой от 10 Гц до 7 МГц при размере изображения сигнала 0,8 деления и более и до 35 МГц при размере изображения 2 деления и более: обеспечивается выбор синхронизации сигналом с частотой, равной частоте сети питания.

Источник внутренней синхронизации:

канал 1 канал 11

КАНАЛ 1 - при всех режимах изображения сигнал синхронизации идет от канала 1;
КАНАЛ 11- при всех режимах изображения сигнал синхронизации идет от канала 11.

Внешняя синхронизация сигналом частотой повторения от 10 Гц до 7 МГц амплитудой 250 мВ сигналом частотой повторения до 35 МГц амплитудой 500 мВ и более;входное сопротивление (1) МОм;допускаемое входное напряжение 30 В (эффективное значение) при открытом входе и 250 В - при закрытом входе.

Виды входа - открытый, закрытый и подавляющий высокие частоты.

открытый вход - для сигналов частотой повторения от 0 до 35 МГц; закрытый вход - для сигналов частотой повторения более 1 МГц; подавление высокой частоты - для сигналов частотой повторения менее 15 кГц.

Нестабильность синхронизации не более 0,02 Т + 1 нс,где Т- длительность развертки, нс.
Перемещение луча по горизонтали обеспечивает совмещение начала и конца рабочего участка развертки с вертикальной осью экрана ЭЛТ.

Калибратор:
форма выходного импульса - меандр, полярность положительная;
период повторения выходных импульсов 20 нс (частота повторения равна частоте сети питания);
напряжение 1 В, предел допускаемого значения погрешности не более
1,5%.

Геометрические искажения на горизонтальных и вертикальных границах шкалы экрана не превышают 2,5 %.
Осциллограф обеспечивает свои технические характеристики по истечении времени установления рабочего режима, равного 15 мин.
Осциллограф обеспечивает свои технические характеристики при питании его от сети переменного тока напряжением (22022) В и (12712,7) В, частотой 50 и 60 Гц, содержанием гармоник до 5 %.

Мощность, потребляемая осциллографом от сети питания при номинальном напряжении, не более 35 В А.
Осциллограф допускает непрерывную работу в рабочих условиях применения в течение неограниченного времени при сохранении своих технических характеристик.

Надежность.
Средняя наработка на отказ осциллографа не менее 10000 ч.

Конструктивные параметры.
Габаритные размеры (ширина, длина, высота) 130х268х360 мм.
Масса 5 кг.
