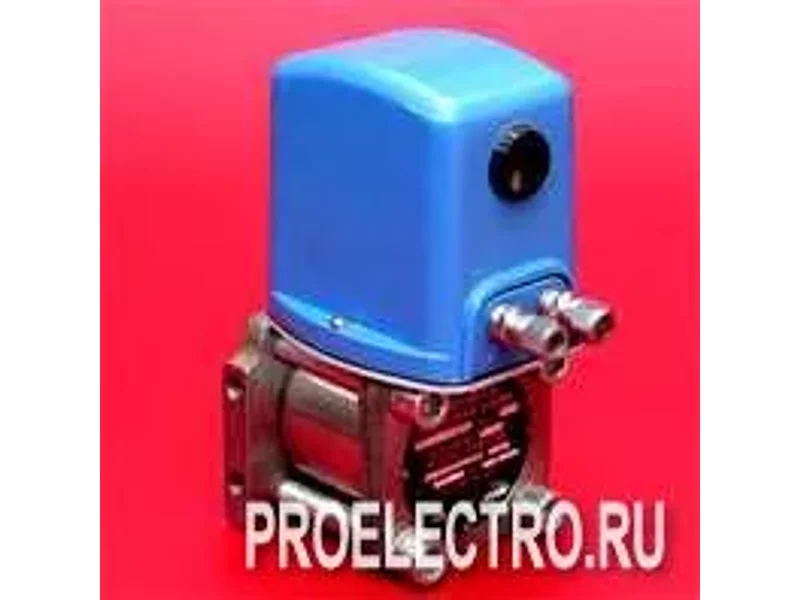

ПРЕОБРАЗОВАТЕЛИ ДАВЛЕНИЯ ПНЕВМАТИЧЕСКИЕ 13ДИ13

ПРЕОБРАЗОВАТЕЛИ ДАВЛЕНИЯ ПНЕВМАТИЧЕСКИЕ 13ДИ13.
Предназначены для преобразования в унифицированный пневматический выходной сигнал давления жидких и газообразных сред, в том числе газообразного кислорода.

ТИПЫ

13ДИ13, 13ДИ30, 13ДИ30-К – преобразователи избыточного давления 13ДВ13, 13ДВ30 – преобразователи вакуумметрического давления 13ДИВ13, 13ДИВ30 – преобразователи избыточного и вакуумметрического давления

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Верхние пределы измерения: 13ДИ13, 13ДИ30, кгс/м2 - 1000; 13ДИ13, 13ДИ30, 13ДИ30-К, кгс/м2 - 1600; 2500; 4000; 6000; 13ДИ13, 13ДИ30, 13ДИ30-К, кгс/см2 - 1,0; 1,6; 2,5; 4,0; 10; 40; 60; 13ДВ13, 13ДВ30, кгс/м2 - 1000; 1600; 2500; 4000; 6000; 10000; 13ДИВ13, 13ДИВ30, кгс/м2 - -500…500; -800…800; -1250…1250; -2000…2000; -3000…3000; -5000…5000; 13ДИВ13, 13ДИВ30, кгс/см2 - -1…0,6; -1…1,5; -1…3; -1…5; -1…9; -1…15; -1…24 Классы точности: 0,6; 1 Давление воздуха питания, кгс/см2: 1,4±0,14 Выходной сигнал, кгс/см2: 0,2…1 Расстояние передачи пневматических сигналов, м, не более: 300 Климатические исполнения: УХЛ2; О4.2 Температура окружающего воздуха, °С: для исполнения УХЛ2 - –50…+50, –50…+80 (по требованию потребителя); для исполнения О - –10…+45 Относительная влажность воздуха при температуре 35°С и более низких температурах, %: для исполнения УХЛ без конденсации влаги - 95; для исполнений О с конденсацией влаги - 98 Степень защиты от воздействия пыли и воды: IP53; для исполнения О: IP54 Виброустойчивость, группа: L3 Присоединительная резьба штуцера: М20х1,5 Габаритные размеры, мм: от 140х197х96 до 173х197х96 Масса, кг, не более: 4,6…8,3 Изготавливаются по ТУ 25-02.100952-81 Сертификат утверждения типа средств измерений RU.C.30.065.A № 21018 Внесены в Госреестр средств измерений под № 4173-05 Код ОКП: 42 1222
