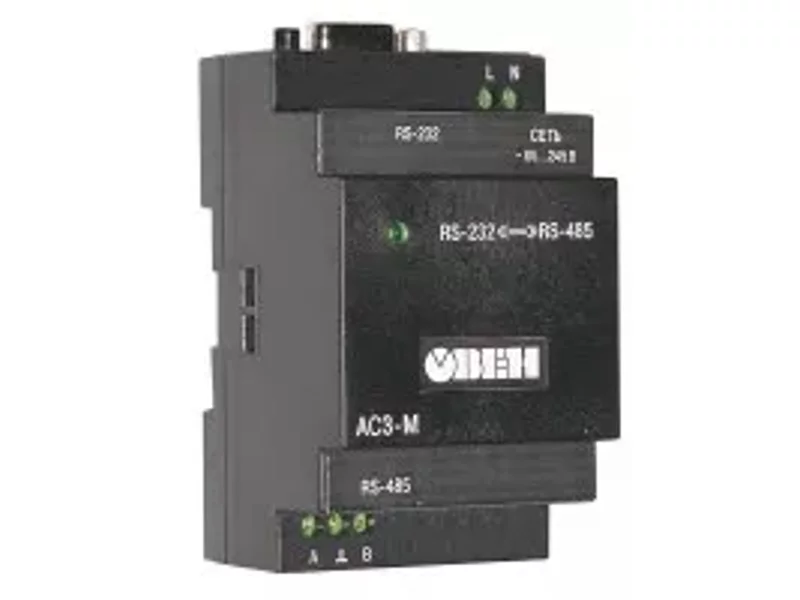

Автоматический преобразователь интерфейсов RS-232/RS-485 ОВЕН АС3-М

Автоматический преобразователь интерфейсов RS-232/RS-485 ОВЕН АС3-М.
Назначение адаптера интерфейсов ОВЕН АС3-М
Предназначен для взаимного преобразования сигналов интерфейсов RS-232 и RS-485. Позволяет подключать к промышленной информационной сети RS-485 устройство с интерфейсом RS-232 (персональный компьютер, считыватель штрих-кодов, электронные весы и т. д.)

Основные функции

ВЗАИМНОЕ ПРЕОБРАЗОВАНИЕ СИГНАЛОВ интерфейсов RS-485 и RS-232 АВТОМАТИЧЕСКОЕ ОПРЕДЕЛЕНИЕ НАПРАВЛЕНИЯ ПЕРЕДАЧИ ДАННЫХ ГАЛЬВАНИЧЕСКАЯ ИЗОЛЯЦИЯ входов между собой и от питающей сети НАПРЯЖЕНИЕ ПИТАНИЯ =24 В или ~220 В ВСТРОЕННЫЕ СОГЛАСУЮЩИЕ РЕЗИСТОРЫ

Технические характеристики

Питание

Номинальное напряжение питания

      – переменное (для АС3-М-220): 85...245 В, 47…60 Гц
      – постоянное (для АС3-М-024): 10...30 В

Потребляемая мощность: не более 0,5 ВА Допустимое напряжение гальванической изоляции входов: не менее 1500 В

Интерфейс RS-232

Диапазон напряжения входного сигнала: ±5…15 В Диапазон напряжения выходного сигнала: ±9…11 В Длина линии связи с внешним устройством: не более 10 м Скорость обмена данными: до 115200 бит/с Используемые линии передачи данных: TxD, RxD, GND

Интерфейс RS-485

Диапазон напряжения входного сигнала: 0,2…5 В Диапазон напряжения выходного сигнала: 1,5…5 В Длина линии связи с внешним устройством: не более 1200 м Количество приборов в сети:

      – без использования усилителя сигнала: не более 32
      – с использованием усилителя сигнала: не более 256

Используемые линии передачи данных: А (D+), В (D–)

Корпус

Габаритные размеры: 54х95х57 мм Степень защиты: IP20 Крепление: на DIN-рейку

Условия эксплуатации

Температура окружающего воздуха: –20...+75 °С Атмосферное давление: 84...106,7 кПа Относительная влажность воздуха (при +25 °С и ниже): не более 80 %
