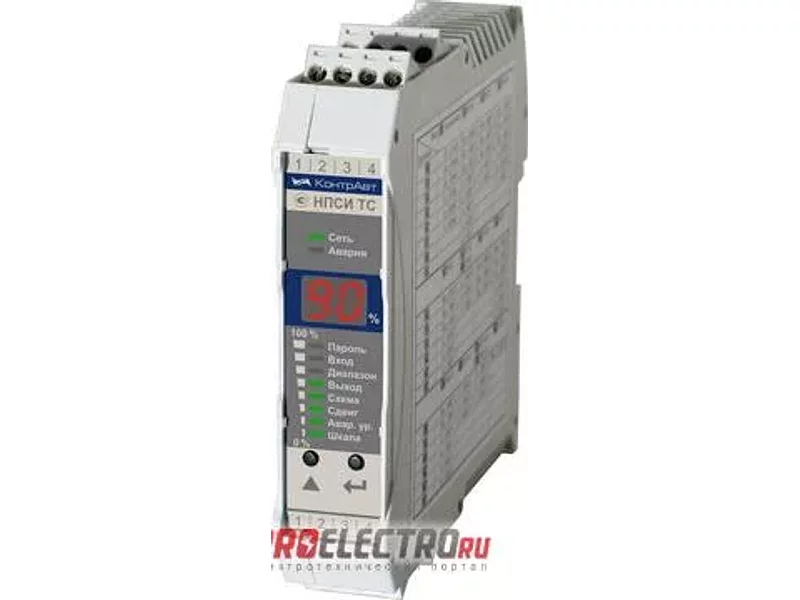

НПСИ-ТС нормирующий преобразователь сигналов термосопротивлений

Нормирующие измерительные преобразователи НПСИ-ТС предназначены для
преобразования сигналов термометров сопротивления (ТС) и потенциометрических датчиков в унифицированный токовый сигнал 0…5 мА, 0…20 мА, 4…20 мА

Программный выбор 10 типов ТС (по 7-13 диапазонов) Линеаризация НСХ термометров сопротивления Работа с ТС по 4-х, 3-х и 2-х проводной схеме подключения Компенсация сопротивления проводов при 2-х проводной схеме подключения

Общие сведения

Гальваническая изоляция между собой входов, выходов, питания прибора Индикация на передней панели уровня выходного сигнала на цифровом дисплее и бар-графом Программный выбор (конфигурирование) типа входного сигнала, диапазона преобразования и других функций с передней панели с помощью кнопок и цифрового светодиодного дисплея Диагностика и сигнализация аварийных ситуаций: обрыв датчика, выход параметра за пределы допустимого диапазона преобразования, целостность параметров в энергонезависимой памяти Ограничение доступа к конфигурированию с помощью пароля Компактный корпус, ширина 22,5 мм – экономия места в монтажном шкафу Разъемные винтовые клеммы обеспечивают простой монтаж Высокая точность преобразования 0,1 % Расширенный диапазон рабочих температур -40…70 °С Высокая температурная стабильность (0,0025 % / градус, 0,005 % / градус) Диапазон напряжений питания 85…265 В переменного тока, 10...36 В постоянного тока

Конфигурирование преобразователя с передней панели
Пользователь с передней панели выбирает:

Тип входного сигнала Диапазон входного сигнала Диапазон выходного токового сигнала (0…5, 0…20, 4…20 мА) Величину компенсирующей поправки при 2-х проводной схеме подключения Уровень выходного сигнала при возникновении аварийной ситуации (высокий/низкий) Наличие индикации уровня выходного сигнала бар-графом (есть/нет)

Применение программируемых измерительных преобразователей обеспечивает

Гальваническую изоляцию между собой входов, выходов, питания – не требуется гальваническая изоляция рабочего спая термопары, преобразователя и потребителя токового сигнала Защиту от электромагнитных помех при передаче сигналов на большие расстояния в условиях сильных промышленных воздействий Экономию затрат на соединительные провода при больших расстояниях между первичным датчиком и вторичным прибором - передача измеренного сигнала на удаленные вторичные приборы происходит по стандартным электротехническим проводам Экономию на сокращении номенклатуры за счёт работы с большинством распространённых типов датчиков Гибкость при проектировании и наладке Унификацию сигналов в системе
