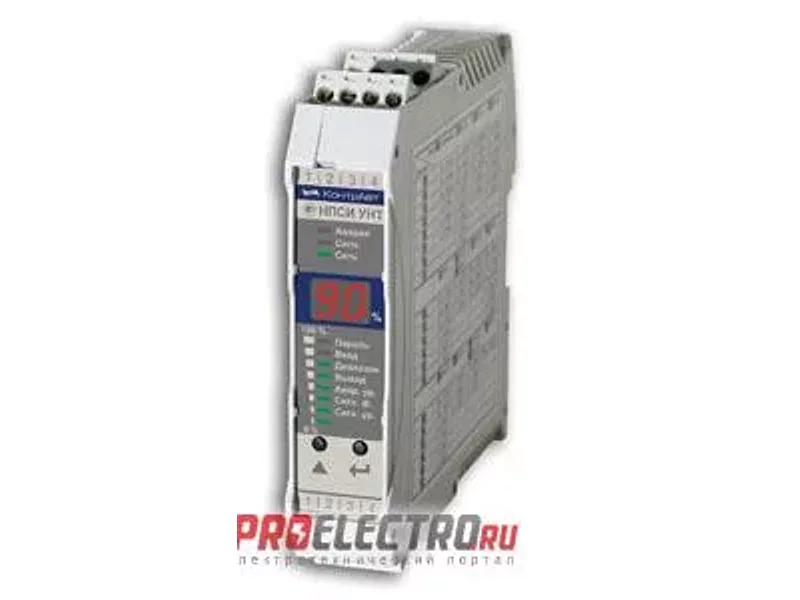

НПСИ-УНТ нормирующий преобразователь унифицированных сигналов с сигнализацией

Нормирующие измерительные преобразователи НПСИ-УНТ предназначены для
преобразования унифицированных сигналов тока или напряжения в унифицированные сигналы тока или напряжения, а также для сигнализации при достижении заданного уровня сигнала.

Программный выбор типа входного сигнала: ток (0…5 ,0…20, 4…20, -20…20 мА) или напряжение (0…1, -1…1, 0…10, -10…+10 В) Программный выбор типа выходного сигнала: ток (0…5 ,0…20, 4…20 мА) или напряжение (0…1, 0…2,5, 0…5, 0…10 В ) Сигнализация по уровню входного сигнала со светодиодной индикацией и с формированием выходного дискретного сигнала на реле: четыре функции сигнализации Гальваническая изоляция между собой входов, выходов, питания преобразователя

Общие сведения

Индикация на передней панели уровня выходного сигнала на цифровом дисплее и бар-графом Программный выбор (конфигурирование) типа входного сигнала, типа выходного сигнала, типа функции сигнализации и других функций с передней панели с помощью кнопок и цифрового светодиодного дисплея Диагностика и сигнализация аварийных ситуаций: обрыв датчика, выход параметра за пределы допустимого диапазона преобразования, целостность параметров в энергонезависимой памяти Ограничение доступа к конфигурированию с помощью пароля Компактный корпус, ширина 22,5 мм – экономия места в монтажном шкафу Разъемные винтовые клеммы обеспечивают простой монтаж Высокая точность преобразования 0,1 % Расширенный диапазон рабочих температур -40…70 °С Высокая температурная стабильность (0,005 % / градус) Диапазон напряжений питания 85…265 В переменного тока, 10...42 В постоянного тока

Пользователь с передней панели нормирующего преобразователя выбирает:

Тип входного сигнала (ток или напряжение) Диапазон входного сигнала Тип (ток или напряжение) и диапазон выходного сигнала Уровень выходного сигнала при возникновении аварийной ситуации (высокий/низкий) Функцию сигнализатора (прямая, обратная, прямая с защелкой, обратная с защелкой) Уровень  сигнализации (Уставка)

Сигнализация
Нормирующий преобразователь сигналов измерительный контролирует уровень сигнала в системе. При достижении заданного уровня срабатывает реле. Пользователь может выбрать четыре вида функции сигнализатора:

Прямая – реле срабатывает, если измеренный сигнал больше уставки Обратная – реле срабатывает, если измеренный сигнал меньше уставки Прямая с защелкой – реле срабатывает, если измеренный сигнал больше уставки, и остается в этом состоянии до квитирования Обратная с защелкой – реле срабатывает, если измеренный сигнал больше уставки, и остается в этом состоянии до квитирования

Квитирование осуществляет пользователь с помощью кнопки на передней панели прибора.

Применение программируемых измерительных преобразователей обеспечивает

Согласование различных типов и диапазонов преобразования у источника и потребителя сигналов Гальваническую изоляцию между собой входов, выходов, питания – не требуется гальваническая изоляция источника сигнала, преобразователя и потребителя сигнала Контроль уровня преобразуемого сигнала и сигнализацию в случае достижения заданного уровня с выходом на реле с контактами на переключение. Наличие сигнализации защищает систему от недопустимых уровней сигналов, предотвращает аварийные ситуации Защиту от электромагнитных помех при передаче сигналов на большие расстояния в условиях сильных промышленных воздействий Экономию на сокращении номенклатуры за счёт работы с большинством распространённых типов датчиков Гибкость при проектировании и наладке систем Унификацию сигналов в системе
