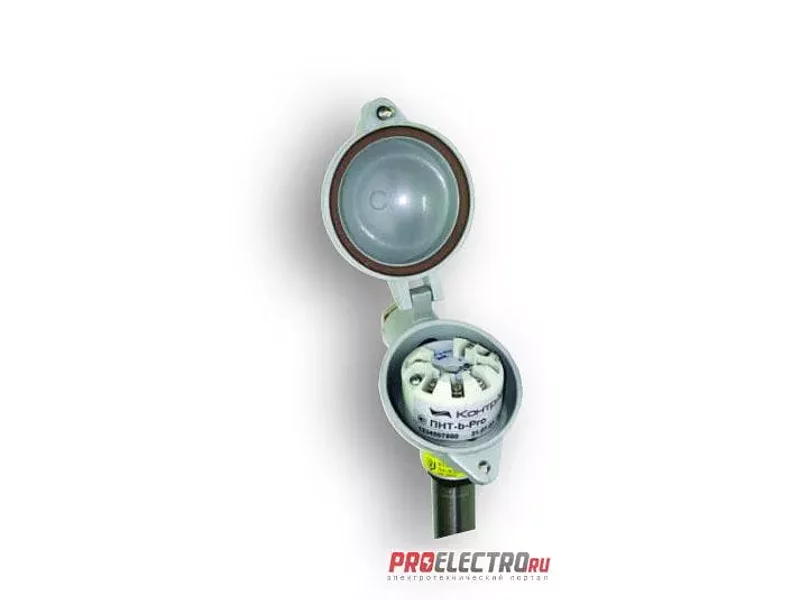

ПНТ-b-Pro нормирующий преобразователь сигналов термопар программируемый

Нормирующие измерительные преобразователи напряжение-ток ПНТ-b-Pro являются развитием серии ПНТ. Они также реализованы на базе микропроцессорных технологий, что позволяет программировать выбор типов термопар, но теперь они конструктивно размещаются в соединительную головку типа В термопреобразователей (DIN43729).

Тип входного сигнала и диапазон преобразования выбираются программно с помощью кнопочного переключателя, расположенного на корпусе преобразователя, с контролем по светодиодному индикатору. Сам процесс программирования элементарно прост (см. порядок программирования). Возможна поставка по специальному заказу с другими типами и диапазонами преобразования.

По устойчивости к климатическим воздействиям при эксплуатации преобразователи соответствуют группам исполнения: С4 ГОСТ Р 5293 стандартная и Д3 модифицированная  М(Д3/FX).

Функции нормирующего преобразователя ПНТ-b-Pro

Преобразование термо-ЭДС термоэлектрических преобразователей и сигналов напряжения в унифицированный сигнал постоянного тока 4…20 мА (см. типы и диапазоны) Класс точности 0,1 на максимальном диапазоне преобразования Зависимость тока от температуры линейная Контроль обрыва термопреобразователя, контроль выхода за пределы диапазона Контроль замыкания чувствительного элемента (ЧЭ) на защитную арматуру Компенсация термо-ЭДС «холодного» спая Заказная НСХ пользователя

Общие сведения

Программирование пользователем типа и диапазона преобразования с помощью встроенной кнопки, контроль – по светодиодному индикатору Расширенный диапазон температуры эксплуатации Высокая температурная стабильность Высокая точность линеаризации НСХ Уровни тока при аварийных ситуациях по рекомендации NAMUR NE 43 Индикация аварийных ситуаций светодиодом

Применение нормирующих преобразователей позволяет:

снизить влияние электромагнитных помех; повысить стабильность и надежность работы всей системы измерения благодаря непрерывной самодиагностике преобразователя; использовать преобразователи в более широком диапазоне температур эксплуатации (от -50 до +80°С); унифицировать сигналы, используемые в системе, а значит, упростить номенклатуру применяемых вторичных приборов; снизить затраты на компенсационные и коммуникационные провода при больших расстояниях между первичным датчиком и вторичным прибором.
