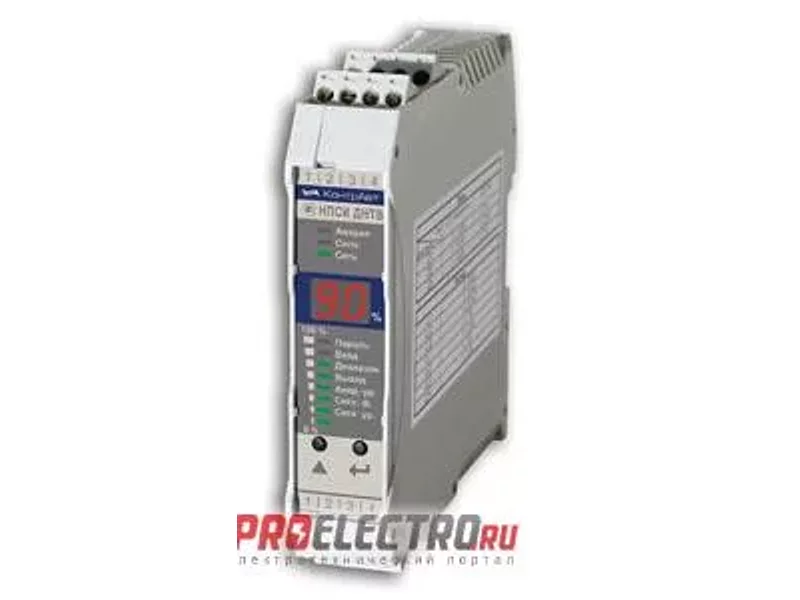

НПСИ-ДНТВ нормирующий преобразователь действующих знач.напряж.(до 400 В) и тока

Нормирующие измерительные преобразователи НПСИ-ДНТВ предназначены для
преобразования действующих значений напряжения (до 400 В) и тока в цепях переменного тока, а также постоянных напряжений (до 400 В) и тока в унифицированные сигналы тока или напряжения. Нормирующие измерительные преобразователи обеспечивают сигнализацию с выходом на реле при достижении заданного уровня сигнала.

Программный выбор типа входного сигнала: ток (0…1 ,0…2,5, 0…5 А) или напряжение (0…150, 0…300, 0…400 В). Сигнал: переменный частотой 50…300 Гц или постоянный Программный выбор типа выходного сигнала: ток (0…5 ,0…20, 4…20 мА) или напряжение (0…1, 0…2,5, 0…5, 0…10 В ) Сигнализация по уровню входного сигнала со светодиодной индикацией и с формированием выходного дискретного сигнала на реле: четыре функции сигнализации Гальваническая изоляция между собой входов, выходов, питания преобразователя

Общие сведения

Индикация на передней панели уровня выходного сигнала на цифровом дисплее и бар-графом Программный выбор (конфигурирование) типа входного сигнала, типа выходного сигнала, типа функции сигнализации и других функций с передней панели с помощью кнопок и цифрового светодиодного дисплея Диагностика и сигнализация аварийных ситуаций: обрыв датчика, выход параметра за пределы допустимого диапазона преобразования, целостность параметров в энергонезависимой памяти Ограничение доступа к конфигурированию с помощью пароля Компактный корпус, ширина 22,5 мм – экономия места в монтажном шкафу Разъемные винтовые клеммы обеспечивают простой монтаж Высокая точность преобразования 0,5 % Расширенный диапазон рабочих температур -40…70 °С Высокая температурная стабильность (0,025% / градус) Диапазон напряжений питания 85…265 В переменного тока (120…370 В постоянного тока), 10...42 В постоянного тока

Пользователь с передней панели преобразователя НПСИ-ДНТВ выбирает:

Тип входного сигнала (ток или напряжение) Диапазон входного сигнала Тип (ток или напряжение) и диапазон выходного сигнала Уровень выходного сигнала при возникновении аварийной ситуации (высокий/низкий) Функцию сигнализатора (прямая, обратная, прямая с защелкой, обратная с защелкой) Уровень  сигнализации (Уставка)

Сигнализация

Нормирующий преобразователь сигналов измерительный контролирует уровень сигнала в системе. При достижении заданного уровня срабатывает реле. Пользователь может выбрать четыре вида функции сигнализатора:

Прямая – реле срабатывает, если измеренный сигнал больше уставки Обратная – реле срабатывает, если измеренный сигнал меньше уставки Прямая с защелкой – реле срабатывает, если измеренный сигнал больше уставки, и остается в этом состоянии до квитирования Обратная с защелкой – реле срабатывает, если измеренный сигнал больше уставки, и остается в этом состоянии до квитирования

Квитирование осуществляет пользователь с помощью кнопки на передней панели прибора.

Применение программируемых измерительных преобразователей обеспечивает

Преобразование параметров сигналов переменного и постоянного напряжения и тока в унифицированные сигналы Гальваническую изоляцию между собой входов, выходов, питания – не требуется гальваническая изоляция источника сигнала, преобразователя и потребителя сигнала Контроль уровня преобразуемого сигнала и сигнализацию в случае достижения заданного уровня с выходом на реле с контактами на переключение. Наличие сигнализации защищает систему от недопустимых уровней сигналов, предотвращает аварийные ситуации Защиту от электромагнитных помех при передаче сигналов на большие расстояния в условиях сильных промышленных воздействий Экономию на сокращении номенклатуры за счёт работы с большинством распространённых типов датчиков Гибкость при проектировании и наладке систем Унификацию сигналов в системе
