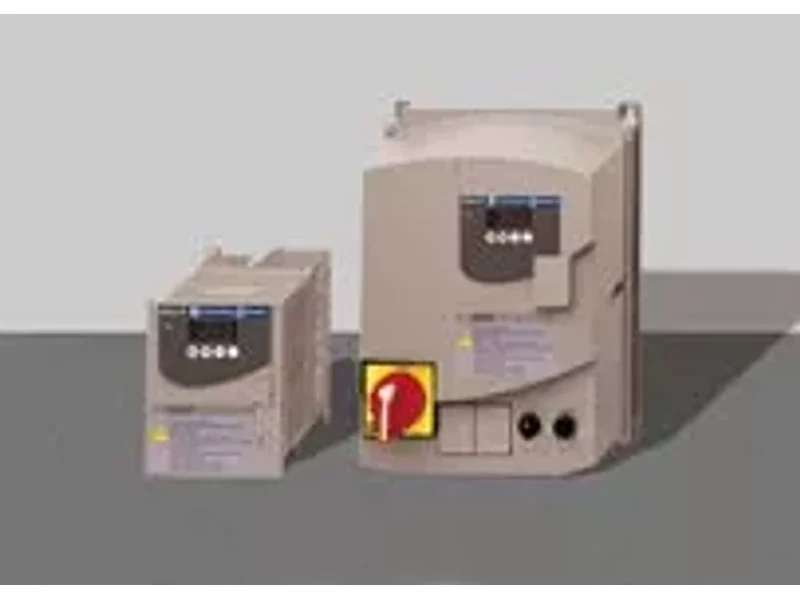

Преобразователи частоты ALTIVAR до 75кВт

Новое семейство преобразователей Altivar компании Schneider Electric включает в себя серии:
ATV 08 (мощностью от 0,18 до 0,75 кВт),
ATV 28 (0,37-15 кВт),
ATV 58 (0,37-75 кВт),
ATV 68 (75-630 кВт).
Реализация улучшенных алгоритмов векторного управления обеспечила электроприводам прекрасные статические и динамические характеристики. В модификациях ATV 58F и ATV 68F с векторным управлением потоком динамические возможности таковы, что данные модификации можно с успехом применять в быстродействующих высокоточных электроприводах.
Преобразователи ATV 58 и ATV 68 имеют расширенные диалоговые возможности, обеспечиваемые интеллектуальными пультами управления и программирования. Энергонезависимая память этих пультов позволяет хранить до 8 пользовательских конфигураций. Благодаря встроенным последовательным интерфейсам RS 232 C и RS 485, а также коммуникационным картам, поддерживающим стандартные протоколы связи, преобразователями Altivar можно управлять через компьютер и промышленные контроллеры. В частности, поддерживаются такие сети и полевые шины, как Modbus, Uni-telway, Fipio, Modbus Plus, Profibus DP и другие. Специально для преобразователей ATV 58 и ATV 28 разработана панель оператора Magelis, позволяющая осуществлять контроль за работой до 8 преобразователей по многоточечному интерфейсу RS 485 с упрощенным протоколом Modbus.
ALTIVAR 38 - специализированная гамма преобразователей частоты для насосов и вентиляторов.
Преобразователи частоты Altivar 38 марки Telemecanique компании Schneider Electric обеспечивают управление трехфазными асинхронными двигателями мощностью от 0,75 до 315 кВт при напряжении питания 380-460 В.
Они предназначены для использования в системах отопления, вентиляции и кондиционирования (HVAC-cистемы).
Преобразователи частоты Altivar 38, разработанные на базе широко известной серии Altivar 58, адаптированы для управления насосами и вентиляторами и имеют функции ПИ-регулятора, подхвата на ходу, противозадымления, переключения насосов. Благодаря встроенным или поставляемым на заказ высокочастотным фильтрам и дросселям они отвечают нормам электромагнитной совместимости. Полная гамма изделий Altivar 38 включает все типоразмеры, соответствующие нормализованному ряду мощностей двигателей. Преобразователи легко вводятся в строй и имеют заводские настройки, адаптированные для наиболее частых применений и подстраиваемые к конкретным условиям с помощью программного обеспечения PowerSuite. Прикладные функции, простота ввода в эксплуатацию, компактность, открытость большинству сетей и шин - все эти качества способствуют оптимизации характеристик промышленных установок.
Эффективность и надежность.
Отличительной особенностью насосных и вентиляционных установок является наличие функций, связанных с аспектами безопасности, уменьшения вредного влияния, непрерывной эксплуатацией, экономией энергии. Они обеспечиваются благодаря:
-встроенному ПИ-регулятору, управляющему производительностью установок;
-функции переключения насосов, реализующей автономное управление насосными установками с целью поддержания постоянного давления в магистрали;
-плавному подхвату на ходу агрегатов, вне зависимости от направления вращения;
-функции противозадымления, запрещающей тепловую защиту преобразователя и двигателя в случае возникновения пожара;
-управлению при неисправностях.
Простота и гибкость ввода в эксплуатацию.
Преобразователи Altivar 38 готовы к работе с заводскими настройками, адаптированными к насосным и вентиляторным установкам. Кроме того, есть возможность оперативной подстройки назначения входов-выходов, защит, автоподстройки темпов разгона-торможения и питания. Персонализация настроек возможна с помощью встроенного пульта, ПК или карманного ПК, оснащенных программным обеспечением Power Suite, общим для всей гаммы изделий Altivar и Altistart.
Открытый для большей части промышленных протоколов и сетей, преобразователь Altivar 38 легко встраивается в современные архитектуры автоматизации, применяемые в строительстве и промышленности:
- строительство : N2, Lonworks, Ethernet;
- промышленность: Ethernet, Fipio, Modbus Plus, Interbus-S, Profibus DP, CANopen, Device Net, Uni-Telway и AS-i.
Помимо этого, Web-браузер Ethernet TCP/IP обеспечивает доступ к информации в любой момент с любого места.
Гамма преобразователей частоты Altivar 38 соответствует международным нормам и стандартам UL/CSA/МЭК60947-4-2, CEM (классы A и B), C-TICK, ГОСТ, CCIB/NOM
Преобразователи частоты Altivar 11 торговой марки Telemecanique предназначены для управления трехфазными асинхронными двигателями мощностью от 0,18 до 2,2 кВт. Компактные и надежные, со встроенными фильтрами ЭМС класса В, они является самыми маленькими в мире преобразователями частоты в своем классе.
Базируясь на алгоритме векторного управления потоком и обладая улучшенными характеристиками и основными защитными функциями, эти преобразователи способствуют оптимальному управлению оборудованием. Гибкие и легкие в настройке, они особенно подходят для простых применений в промышленности, строительстве, сфере обслуживания.
Преобразователи Altivar 11 с уверенностью можно назвать интернациональными, поскольку они выпускаются в трех модификациях, учитывающих технические особенности и нормативные требования трех крупнейших мировых рынков (Европы - встроенные фильтры ЭМС; Азии - кнопки пуска-остановки и задающий потенциометр на лицевой панели ПЧ и отрицательная логика; Северной Америки - выходные токи соответствуют стандарту NEC 1999 208В).
Полное предложение по Altivar 11 включает в себя три типа сетевого питания: однофазное 120 и 240В и трехфазное 230В. Базовая настройка ПЧ, включающая лишь десять параметров, проста и обеспечивает более 90% применений. При необходимости, более сложные функции могут быть с конфигурированы с помощью программного обеспечения PowerSuite, являющегося универсальным помощником по настройке ПЧ. Гибкий и экономичный, Altivar 11 обладает многоназначаемыми дискретными входами, значительно увеличивающими их прикладные возможности. Встроенные в европейскую гамму изделий фильтры ЭМС класса В упрощают ввод в эксплуатацию, что особенно ценно для производителей оборудования. Разнесенное подключение подходящих и отходящих силовых линий, возможность установки на DIN-рейку облегчают замену электромеханических решений (двухскоростные двигатели, переключение обмоток со звезды на треугольник).
Наряду с концепцией "tripless" (нет отключений в переходных режимах при бросках момента и возмущениях сети), Altivar 11 обладает всеми основными защитными функциями, гарантирующими бесперебойную работу оборудования. Он способен работать в тяжелых условиях от - 10C до + 50C и имеет естественную вентиляцию в ПЧ мощностью до 0,75кВт. Улучшенный алгоритм векторного управления потоком (150% номинального тока ПЧ в течение 60с, номинальный момент при 2,5Гц) гарантирует оптимальное управление двигателем.
Altivar 11 имеет очень малые габариты: В 130 x Д 72 x Ш 137 мм (модель Altivar 11 - 0,75кВт, однофазное питание 240В). Для 4 типоразмеров предлагаются два конструктивных исполнения: стандартное (с охлаждающим радиатором) и с охлаждающей пластиной (В 142 x Д 72 x Ш 101 мм). Второй вариант допускает установку ПЧ на корпусе механизма, выполняющем роль радиатора. Они также могут устанавливаться вплотную друг к другу, значительно экономя место в шкафу.
Другие характеристики:
-аппаратная и программная совместимость с предыдущей серией ПЧ Altivar 08;
-частота коммутация повышена до16 кГц;
-динамическое торможение (на заказ);
-возможность заказа внешних фильтров ЭМС;
-невыпадающие винты (силовой клеммник).
Универсальная гамма преобразователей частоты Altivar 11 соответствует нормам и стандартам UL/CSA, CE, NOM, C-TICK.
