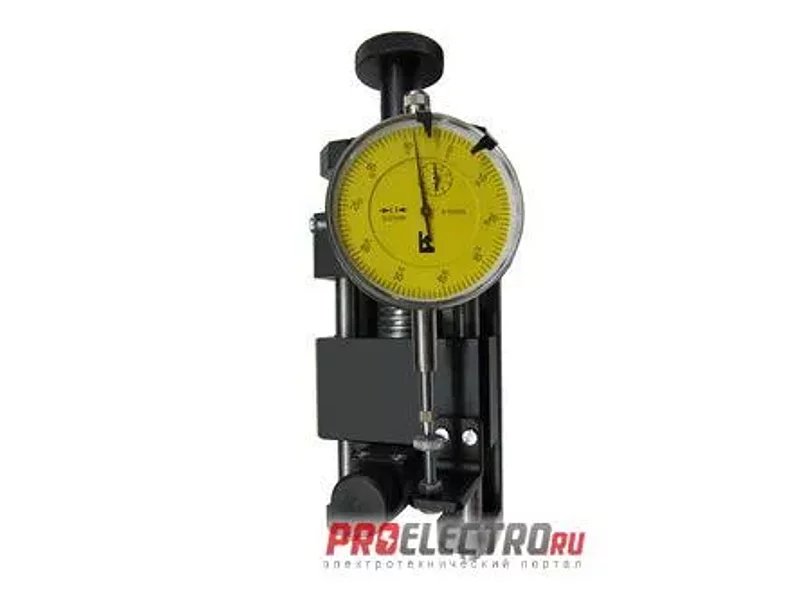

Адгезиметр битумных и полимерных покрытий СМ-1У производство КВАЗАР г.Москва

Адгезиметр битумных и полимерных покрытий СМ-1У производство КВАЗАР г.Москва, предназначен для определения адгезии (усилия прилипания) битумного или полимерного изоляционного покрытия к поверхности трубопровода при контроле качества изоляционных работ в полевых и заводских условиях.Технические данные устройстваТолщина покрытия, мм, не более15Максимальное значение усилия отслаивания, Н45Габариты, мм200х70х95Масса устройства, кг, не более2,5
Состав изделия№НаименованиеКоличество1.Адгезиметр СМ-1У12.Сменные насадки для проверки разных видов изоляции23.Нож14.Футляр15.Паспорт1
Условия эксплуатации устройства СМ-1У:

измерения проводят в интервале температур защитного покрытия от 258 до 298 К (от минус 15 до 25°С); при температуре выше 298 К (25°С) (при определении адгезии битумной изоляции) допускается показатель менее 0,2 МПа (2,00 кгс/см2) характеризующий адгезию материала (ГОСТ 25812-83).

Устройство и принцип работы изделияУстройство СМ-1У состоит из основания, на котором установлены опоры. С помощью опор крепятся направляющие, по которым могут передвигаться каретка с упором и каретка с индикатором 6. Каретки соединены тарированной пружиной и могут передвигаться по направляющим при вращении маховика. На каретке с упором установлен корпус, в который с помощью винта, в зависимости от вида покрытия, устанавливаются соответствующие насадки (для битумных изоляционных покрытий или для полимерных изоляционных лент). Для крепления устройства на поверхности изолированного трубопровода, на основании укреплены четыре ножки.Принцип действия прибора основан на измерении линейных деформаций, возникающих от усилий сдвига пружины. Усилие сдвига или отслаивания изоляции фиксируется индикатором при вращении маховика.
