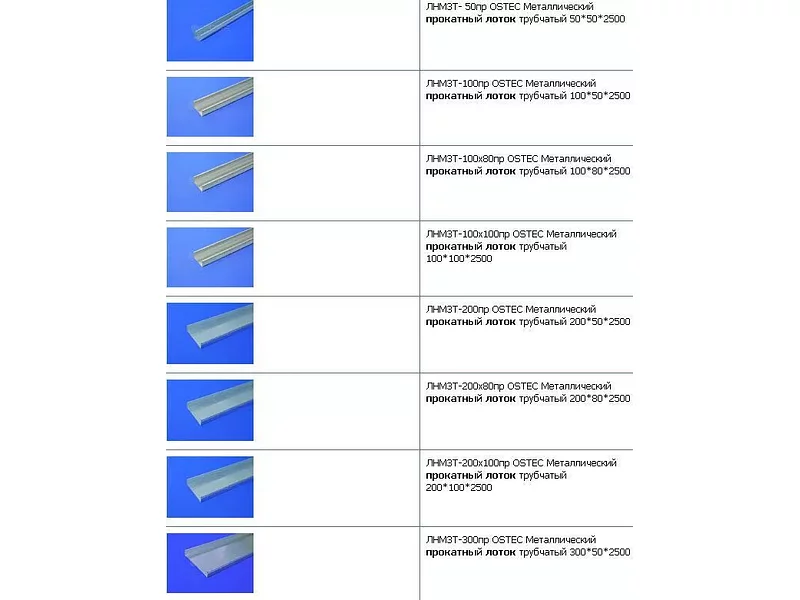

Металлические лотки OSTEC неперфорированные, прокатные

Завод "ОСТЕК" — Российcкое предприятие изготовитель, предлагающее рынку отечественную металлическую кабеленесущую систему под торговой маркой OSTEC, включающую все типы лотков - прокатные лотки (перфорированные и неперфорированные), проволочные лотки и лестничные лотки, а также системы подвесов и крепежа.

ОСОБЕННОСТИ ПРОКАТНЫХ ЛОТКОВ OSTEC
Кабельные лотки из оцинкованной стали – одно из самых удобных и недорогих устройств для прокладки силовых и информационных кабелей. Они являются наиболее универсальным способом организации кабельной проводки.
Лотки позволяют развивать в дальнейшем базовую электрическую и слаботочную систему здания наиболее просто и доступно. Обычно они прокладываются за фальш-потолком или фальш-полом, которые легко демонтируются.
Лотки устанавливают на высоте не менее 2 м от уровня пола или площадки обслуживания. В основном, прокладка лотка предусматривает его подвеску к стене или потолку. На днище лотка поперечные отверстия выполнены с формовкой на толщину металла. На боковых стенках и в углах на дне лотка выполнены дополнительные ребра жесткости («зиги»). В конструкции "замка" лотка исключены острые кромки.
Лотки прокатываются на высокоточных и высокопроизводительных прокатных станах.
При выборе заказчиком того или иного вида лотка и соответствующего задачам крепления необходимо учитывать уровень предельно допустимых нагрузок на лоток и детали крепления, и необходимую емкость лотка по количеству укладываемых кабелей.
"Правила устройства электроустановок" (п.2.1.61. издание 6-е, 7-е) регламентируют заполняемость лотков следующим образом: "Сумма сечений проводов и кабелей, рассчитанных по их наружным диаметрам, включая изоляцию и наружные оболочки, не должна превышать: для глухих коробов (лотков) – 35% сечения в свету; для коробов (лотков) с открываемыми крышками – 40%".
Существует несколько способов прокладки проводов и кабелей в лотках: рядами, пучками и пакетами. При этом выдерживают следующие промежутки: при однослойной прокладке – в свету 5 мм; при прокладке пучками – 20мм; между проводами при многослойной прокладке – без промежутков.

СПРАВОЧНАЯ ИНФОРМАЦИЯ, ЗАПОЛНЯЕМОСТЬ ЛОТКОВ И ТРЕБОВАНИЯ ПО УКЛАДКЕ ПРОВОДОВ Класс защиты.

Наименование изделия Степень защиты по ГОСТ 14254 Лотки перфорированные без крышки IP-00 Лотки неперфорированные без крышки IP-00 Лотки перфорированные с крышками IP-20 Лотки неперфорированные с крышками IP-20

Материалы.

Лотки OSTEC производятся из стали марки 08ПС, оцинкованной методом горячего цинкования.

Примечание.

Производитель оставляет за собой право вносить изменения в технические и конструкционные данные в каталоге по мере усовершенствования продукции. Опубликованная информация является ознакомительной и может быть изменена без предварительного уведомления. Для получения более подробной информации обращайтесь к вашему дистрибьютору.

Способы прокладки проводов и кабелей на лотках: – рядами, – пучками, – пакетами, – многослойная

Внешний вид: в процессе горячего цинкования стали образуются сплавы железа и цинка, которые со временем проникают ближе к поверхности лотка. В результате такой диффузии цвет цинкового покрытия лотка может варьироваться от ярко серебристого до матово-серого. На свежеоцинкованных поверхностях лотков и акессуаров под воздействием атмосферной влаги допускается появление белёсого поверхностного налёта-карбоната гидроксида цинка. Данный налёт не влияет на степень коррозионной стойкости цинкового покрытия.
