SF-141(FEP) RED Радиочастотный кабель 50 Ом, 12 ГГц, пропаянная оплетка в Москве

Информация по телефону +7 (495) 662-67-87, E-mail: mailbox@amel.ru
Отдел продаж работает с 09:00 до 18:00.
В зависимости от объема закупки предоставляются скидки.

Внимание: данный кабель не работает на частотах выше 12 ГГц (неликвидная позиция), точное количество остатка уточняйте у менеджеров на день запроса.

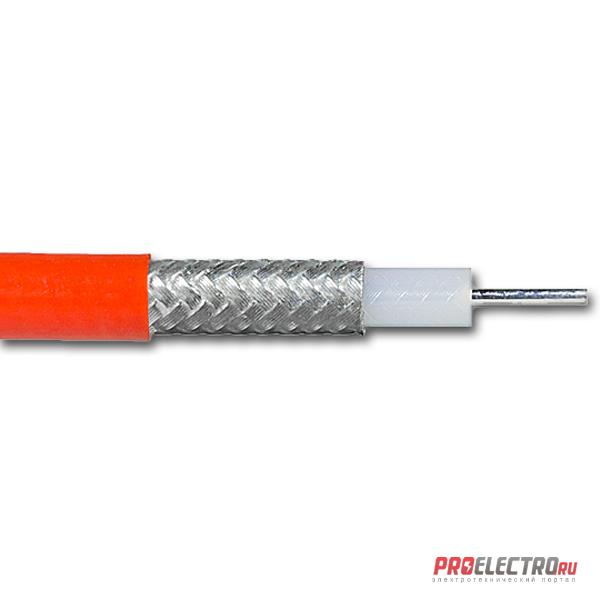

SF-141 FEP это современный полужесткий кабель с пропаянной оплеткой, который по своим электрическим параметрам практически не отличается от классических кабелей с экраном из медной трубки. СВЧ кабель с пропаянной оплеткой SF-141 FEP изготовлен в соответствии со стандартом MIL-C-17/130. Кабель SF-141 FEP гораздо более технологичный, и имеет меньший радиус изгиба и значительно большее количество циклов на изгиб, что позволяет использовать его при плотном монтаже в различной ВЧ и СВЧ аппаратуре.

Рабочая частота: 12,0 ГГц
Волновое сопротивление: 50±2 Ω
Сопротивление проводника: макс. 2,06 Ω/ 30,48 м при 20°C
Сопротивление диэлектрика: мин. 1000 МΩ/км при 20°C
Испытательное напряжение: 5000V в течении 1 мин
Погонная емкость: 98,1 pF/м
Коэффициент затухания: 2,3 дБ/м на частоте 20,0 ГГц
Материал центрального проводника: SPCW (омедненная сталь, покрытая серебром)
Диаметр центрального проводника: 0,92 мм
Число проводников центрального проводника: 1
Материал изолятора: PTFE (политетрафторэтилен)
Диаметр изолятора: 2,98 мм
Материал внешнего экрана: TC (медь, покрытая оловом)
Диаметр внешней оплетки: 3,58 мм
Плотность внешней оплетки: 100%
Оболочка: FEP (фторэтилен-пропилен) красного цвета, диаметром 4,58 мм
Вес: 45 кг/ 1 км

Коэффициент затухания радиочастотного кабеля SF-141 FEP

0,26 dB/m на 500 Мhz
0,39 dB/m на 1Ghz
0,69 dB/m на 3 Ghz
0,95 dB/m на 5 Ghz
1,48 dB/m на 10 Ghz
2,30 dB/m на 20 Ghz
