SF-141 FEP-BLUE Радиочастотный кабель 50Ом, 20ГГц, проп опл, оболочка FEP, (MHD) в Москве

Информация по телефону +7 (495) 662-67-87, E-mail: mailbox@amel.ru
Отдел продаж работает с 09:00 до 18:00.
В зависимости от объема закупки предоставляются скидки.

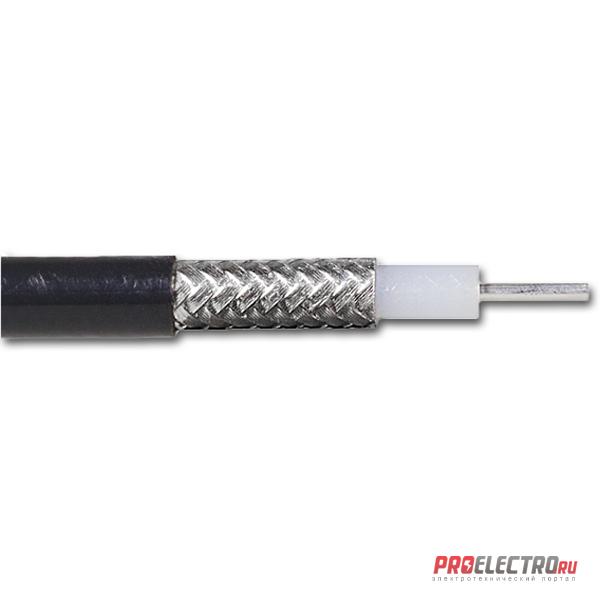

SF-141 (FEP) это современный полужесткий кабель с пропаянной оплеткой, который по своим электрическим параметрам практически не отличается от классических кабелей с экраном из медной трубки. Кабель SF-141 (FEP) гораздо более технологичный, и имеет меньший радиус изгиба и значительно большее количество циклов на изгиб, что позволяет использовать его при плотном монтаже в различной ВЧ и СВЧ аппаратуре.

Рабочая частота: 20,0 ГГц
Волновое сопротивление: 50 Ω
Коэффициент укорочения: 1,43
Рабочее напряжение: 1900 Vrms (Max.)
Погонная емкость: 96,4 пФ/м
Коэффициент затухания: 2,3 дБ/м на частоте 20,0 ГГц
Материал центрального проводника: SPCW (омедненная сталь, покрытая серебром)
Диаметр центрального проводника: 0,94 мм
Центральный проводник число проволок: 1
Материал изолятора: PTFE (политетрафторэтилен)
Диаметр изолятора: 2,95 мм
Материал внешнего экрана: TC (медь, покрытая оловом)
Диаметр внешнего экрана: 3,58 мм
Плотность внешнего экрана: 100%
Оболочка: FEP (фторэтилен-пропилен) синего цвета
Диаметр оболочки FEP: 4,1 мм
Минимальный радиус одинарного изгиба: 8 мм
Рабочая температура: - 65 ℃ ~ 165 ℃
Вес: 47 кг/ 1 км

Коэффициент затухания радиочастотного кабеля SF-141 FEP

0,26 дБ/м на 500 МГц
0,39 дБ/м на 1 ГГц
0,69 дБ/м на 3 ГГц
0,95 дБ/м на 5 ГГц
1,48 дБ/м на 10 ГГц
1,97 дБ/м на 15 ГГц
2,23 дБ/м на 18 ГГц
2,30 дБ/м на 20 ГГц
