Термоэлектрические преобразователи 01.19, 01.19У тип КТХА, КТНН в Казани

Термоэлектрические преобразователи 01.19, 01.19У тип КТХА, КТНН.
Предназначены для измерения температуры в расплаве алюминия и цветных металлов, а также в хлорид-бариевых ваннах.

Для расплава алюминия и цветных металлов рекомендуется применять термопреобразователи с защитными чехлами из чугуна марки СЧ или керамики на основе нитрида кремния; для расплава хлорида бария - с защитными чехлами из стали 12Х18Н10Т.

Конструкции термопреобразователей разборные, что позволяет заменять чехол термопреобразователя в процессе эксплуатации. Кабельный термочувствительный элемент частично армирован стальной трубой. При эксплуатации термопреобразователей температура в месте соединения чехла и монтажной арматуры не должна быть выше 800°С.

Ресурс термопреобразователя не нормируется и определяется скоростью растворения защитного чехла в термометрируемой среде. По данным эксплуатации на различных предприятиях срок службы чехлов составляет:

• из керамики на основе нитрида кремния в расплавах алюминиевых сплавов - от 8 до 12 месяцев;
• из чугуна в расплавах алюминиевых сплавов - от 10 до 30 дней;
• из стали 12Х18Н10Т в расплаве хлорида бария - от 10 до 30 дней.

Глубина погружения термопреобразователей в рабочую среду не должна превышать 80% от длины чехла.

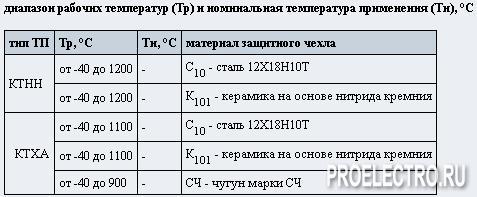

Технические характеристики термопреобразователей

• показатели надежности не нормируются
• класс допуска: 1 или 2
• рабочий спай: один или два, изолирован от защитного чехла
• показатель тепловой инерции не превышает:

      - 70 с - для защитных чехлов из стали 12Х18Н10Т и чугуна;
      - 90 с - для защитных чехлов из керамики на основе нитрида кремния
