Термоэлектрические преобразователи платиновые 01.24 тип ТПРТ.
Предназначены для измерения температуры водорода, окиси углерода, паров воды, высших углеводородов.

Термопреобразователь герметичен к измеряемой среде и рассчитан на номинальное (условное) давление до 0,4 МПа. В конструкции предусмотрен наддув азота во внутреннюю полость термопреобразователя.

Керамический защитный чехол частично армирован снаружи составной стальной трубой. В зоне, примыкающей к керамической части чехла, применяется труба из жаростойкой стали AISI 310, в остальной части - труба из стали 12Х18Н10Т. Две части металлической арматуры свариваются аргоно-дуговой сваркой.

Для крепежа термопреобразователя на объекте предусмотрено упорное кольцо диаметром 36 мм и подвижный штуцер с резьбой М39х2.

Технические характеристики термопреобразователей

• монтажные элементы рассчитаны на номинальное (условное) давление 0.4 МПа
• класс допуска: 2 и 3
• рабочий спай: один, изолирован от металлической арматуры защитного чехла

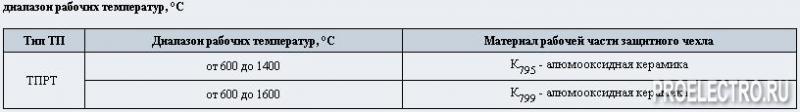

• материал защитного чехла:

      - К795 - алюмооксидная керамика с содержанием Al2O3 не менее 95%;
      - К799 - алюмооксидная керамика с содержанием Al2O3 не менее 99,5%;
Примечание: во избежание разрушения керамического чехла из-за большого градиента температуры при погружении в рабочую среду скорость разогрева термопреобразователя не должна превышать 150°С / мин.

• показатель тепловой инерции: не нормирован
