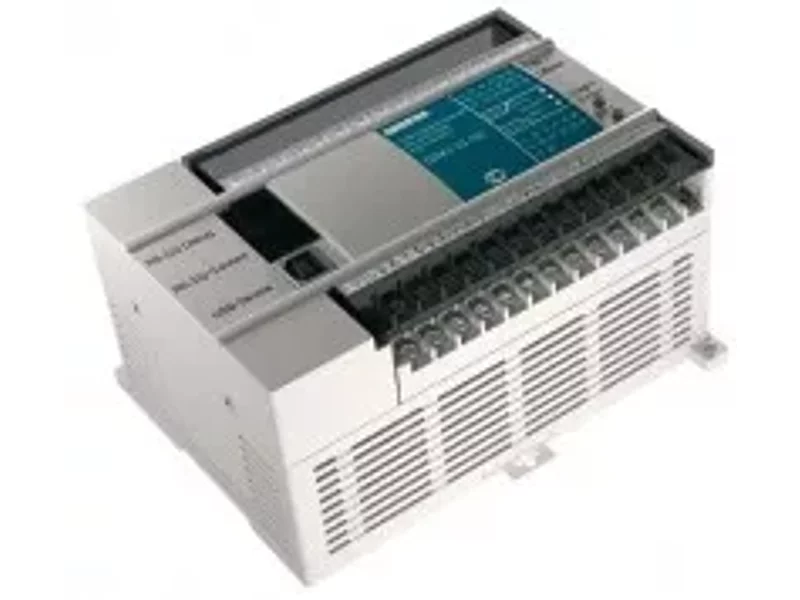

Программируемый логический контроллер ОВЕН ПЛК110-32

Программируемый логический контроллер ОВЕН ПЛК110-32.
Вычислительные ресурсы:
В контроллере изначально заложены мощные вычислительные ресурсы при отсутствии операционной системы:

Высокопроизводительный процессор RISC архитектуры ARM9, с частотой 200МГц компании Atmel. Большой объем оперативной памяти - 8МБ Большой объем постоянной памяти - Flash память, 4МБ Объем энергонезависимой памяти, для хранения значений переменных - до 16КБ Время цикла по умолчанию составляет 1мс при 50 логических операциях, при отсутствии сетевого обмена.

Дополнительно:
Широкие возможности самодиагностики контроллера.
Встроенный аккумулятор, позволяющий «пережидать» пропадание питания - выполнять программу при пропадании питания, и переводить выходные элементы в «безопасное состояние». Время «пережидания» настраивается пользователем при создании проекта.
Встроенные часы реального времени.
Возможность создавать и сохранять архивы на Flash контроллера.

Условия эксплуатации:

Контроллеры данной линейки эксплуатируется при следующих условиях: Расширенный температурный рабочий диапазон окружающего воздуха: от минус 10 °С до +50 °С; закрытые взрывобезопасные помещения или шкафы электрооборудования без агрессивных паров и газов; верхний предел относительной влажности воздуха - 80 % при 25 °С и более низких температурах без конденсации влаги; атмосферное давление от 84 до 106,7 кПа. По устойчивости к климатическим воздействиям при эксплуатации ПЛК110, ПЛК160 соответствует группе исполнения В4 по ГОСТ 12997-84. По устойчивости к механическим воздействиям при эксплуатации ПЛК110, ПЛК160 соответствует группе исполнения N2 по ГОСТ 12997. По устойчивости к воспламенению и распространению пламени FV1 корпус контроллера соответствует ГОСТ Р 51841, разделу 6.

Конструктивные особенности:
Контроллеры выполнены в компактном DIN-реечном корпусе. Габаритные и установочные размеры отличаются в зависимости от модификации, и приведены в конце раздела.
Расширение количества точек ввода\вывода осуществляется путем подключения внешних модулей ввода\вывода по любому из встроенных интерфейсов.

Электрические параметры:
Два варианта питания для каждого контроллера:

Переменный ток: (90-265)В, (47...63)Гц Постоянный ток: (18-29)В Небольшая потребляемая мощность до 10Вт

Все дискретные входы контроллера измеряют сигнал 24В.
Тип сигнала может быть как n-p-n, так и p-n-p.
Количество «быстрых» дискретных входов зависит от модификации контроллера.
Дискретные выходы бывают двух типов: Р - реле, или К - транзистор (для ПЛК160 только реле).
Количество быстрых дискретных выходов зависит от модификации контроллера.
«Быстрые» аналоговые входы (только у ПЛК160), для подключения унифицированных датчиков тока, напряжения. Дискретные выходы контроллеров данной линейки могут быть настроены на выдачу ШИМ, или генератора с высокой точностью.

Интерфейсы и протоколы:
Все контроллеры данной линейки имеют большое количество интерфейсов на борту, работающих независимо друг от друга:

Ethernet До трех последовательных портов USB Device для программирования контроллера

Программирование:
Программирование контроллеров осуществляется в профессиональной, распространенной среде CoDeSys v.2.3.x, максимально соответствующей стандарту МЭК 61131:

Поддержка 5 языков программирования, для специалистов любой отрасли, Мощное средство разработки и отладки комплексных проектов автоматизации на базе контроллеров Функции документирования проектов Количество логических операций ограничивается только количеством свободной памяти контроллера Практически неограниченное количество используемых в проекте счетчиков, триггеров, генераторов

Программируются контроллеры данной линейки по любому из нижеперечисленных интерфейсов:

Ethernet Debug RS-232 USB Device

Кабель для программирования идет в комплекте поставки (для Debug RS-232), или используется стандартный кабель.

Отличительные особенности линейки:

Небольшое количество точек ввода\вывода Расширенное количество интерфейсов «на борту» контроллеров Наличие порта Ethernet Поддержка протоколов обмена ModBus (RTU, ASCII), ОВЕН, DCon Возможность работы напрямую с портами контроллера, что позволяет подключать внешние устройства с нестандартными протоколами Контроллер имеет встроенные часы, что позволяет создавать системы управления с учетом реального времени Встроенный аккумулятор, позволяющий организовать ряд дополнительных сервисных функций: возможность кратковременного пережидания пропадания питания, перевод выходных элементов в безопасное состояние Наличие Flash памяти позволяет организовывать архивирование данных на самом ПЛК.

При покупке программируемого контроллера ОВЕН ПЛК предоставляются БЕСПЛАТНО:

Среда программирования CoDeSys Набор готовых функциональных блоков Специальные сервисные утилиты для работы с ОВЕН ПЛК Для организации обмена с верхним уровнем предоставляются бесплатные OPC драйвера OPC, драйвер Gateway (от CoDeSys) и OPC драйвер ModBus (от ОВЕН)
