Провод БПВЛЭ

Провод БПВЛЭ.
Стандарт: ТУ 16-505.911-76

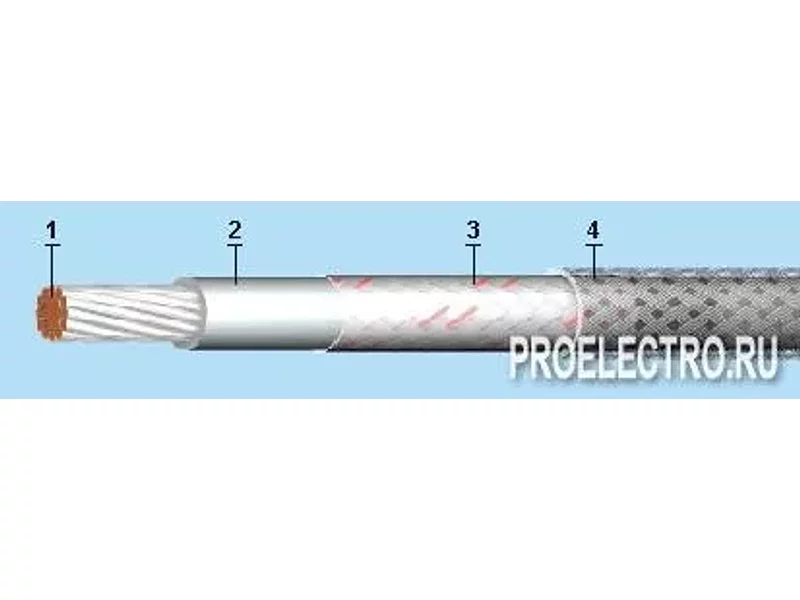

Элементы конструкции:

Токопроводящая жила скрученная из медных луженых проволок Изоляция из ПВХ пластиката Оплетка из антисептированной хлопчатобумажной пряжи и полиэфирных нитей в соотношении 1:1. Провода выполняются сплошной расцветкой оплетки или введением в оплетку цветных нитей. Для расцветки используются цвета: белый, желтый, красный, голубой. Провода имеют отличительную нить предприятия красного цвета в оплетке в виде пряди по основному тону. Экранирующая оплетка из медных луженых проволок.

Область применения:
Провод предназначен для фиксированного монтажа электрической сети, в том числе авиационной техники. Провода изготовляются в климатическом исполнении УХЛ и В. Провода должны быть стойкими к воздействию механических, климатических и биологических факторов, таких как: синусоидальная вибрация, акустический шум, механический удар одиночного и многократного действий, линейное ускорение (5000 м/с2), атмосферное пониженное (0,670 кПа (мм.рт.ст)) и повышенное (295 кПа (мм.рт.ст)) давление, пониженная температура среды (минус 30˚С), соляной туман, динамическая и статическая пыль (песок), атмосферные конденсированные осадки (иней и роса), плесневые грибы. Кроме того провода должны быть устойчивы к кратковременному воздействию масла и бензина в течение 6 ч и керосина в течение 20 ч.; должны быть малогорючими, при этом скорость распространения пламени должна быть не более 50 мм в 30 с.; стойкими к воздействию специальных факторов.

Технические характеристики

Влажность воздуха при 35° C [%]: 98 Испытательное переменное напряжение частотой 50 Гц, 5 мин. [В]: 1500 Максимальная рабочая температура жилы [°С]: 70 Рабочее переменное напряжение частотой 2 кГц [В]: 250 Рабочее постоянное напряжение [В]: 500 Строительная длина, не менее [м]: 15 Температура окружающей среды, верхний предел [°C]: +70 Температура окружающей среды, нижний предел [°C]: -60
