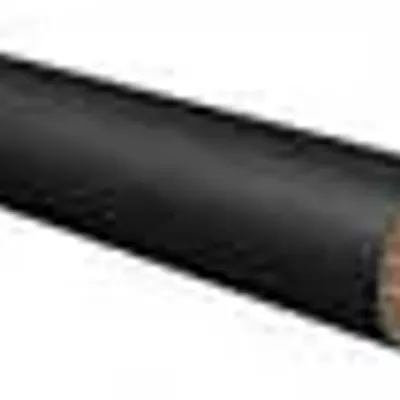

Провод для электрических установок ВПП ТУ У 31.3–13638750–001–2002

ВПП ТУ У 31.3–13638750–001–2002 - провод одножильный с медной жилой с полиэтиленовой изоляцией в полиэтиленовой оболочке на напряжение 380, 660 и 3000 В.

КОНСТРУКЦИЯ

ТОКОПРОВОДЯЩАЯ ЖИЛА – медная, соответствует классу 2 по ГОСТ 224831–77. Жилы сечением 25 и 35 мм² изготовлены из 19 проволок. ИЗОЛЯЦИЯ – из полиэтилена. ОБОЛОЧКА – из полиэтилена. Провода могут изготовляться в однослойной изоляционно-защитной оболочке из светостойкого полиэтилена, при этом номинальная толщина изоляционно-защитной оболочки равна сумме номинальных толщин изоляции и оболочки.

ПРИМЕНЕНИЕ
Провода предназначены для присоединения к электрическим сетям на номинальное напряжение 380, 660 и 3000 В переменного тока частотой 50 Гц для эксплуатации в фиксированном положении при длительной работе водопогружных электродвигателей в воде артезианских скважин под давлением 6.86×106 Па при температуре окружающей среды от минус 40 до 80°С.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Провода производятся в климатическом исполнении УХЛ категорий размещения 1, 2 и 5 по ГОСТ 15150 69 Провода стойки к смене температуры окружающей среды: от –40°С до +80°С Провода стойки к повышенному рабочему давлению: 6.86×106 Па Монтаж проводов должен производиться при температуре окружающего воздуха не ниже: 140°С Радиус изгиба при монтаже, не менее: 10 диаметров провода Провода выдерживают испытание напряжением переменного тока частотой 50 ГЦ в течение 5 мин после 3 ч выдержки в воде:

    при приемке и поставке:
    -провода на номинальное напряжение 380 В: 2000 В
    -провода на номинальное напряжение 660 В: 2500 В
    -провода на номинальное напряжение 3000 В: 3000 В
    на период эксплуатации и хранения:
    -провода на номинальное напряжение 380 В: 1000 В
    -провода на номинальное напряжение 660 В: 1250 В
    -провода на номинальное напряжение 3000 В: 3000 В

Электрическое сопротивление изоляции проводов, измеренное после 3 ч выдержки в воде и пересчитанное на 1 км длины и температуру 20°С, не менее:

    при приемке и поставке:
    -провода на номинальное напряжение 380 В: 1000 МОм
    -провода на номинальное напряжение 660 В: 2500 МОм
    -провода на номинальное напряжение 3000 В: 3000 МОм
    на период эксплуатации и хранения:
    -провода на номинальное напряжение 380 В: 100 МОм
    -провода на номинальное напряжение 660 В: 250 МОм
    -провода на номинальное напряжение 3000 В: 300 МОм

Средний ресурс проводов:

    -при температуре 50°С, не менее: 32000 ч
    -при температуре 65°С, не менее: 20000 ч
    -при температуре 80°С, не менее: 16000 ч

Гарантийный срок эксплуатации: 2.5 года со дня ввода в эксплуатацию Средний срок службы: 6 лет
