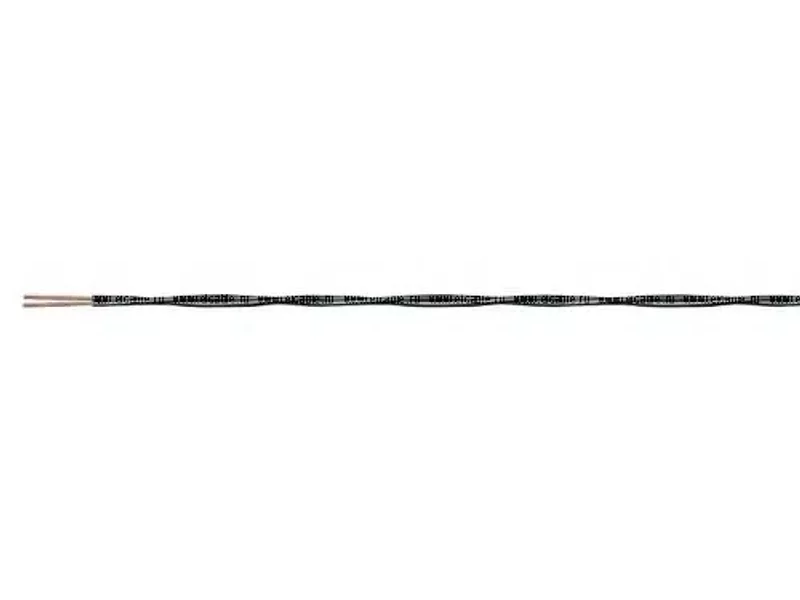

Провод для полевой связи П-274М ТУ 16-505.221-78

П-274М ТУ 16-505.221-78 - провод с токопроводящими жилами из медных и стальных оцинкованных проволок с изоляцией из светостабилизированного полиэтилена высокой плотности, скрученных в пару, для полевой связи.

Конструкция:

Токопроводящие жилы скручивают из 3-х стальных проволок диаметром 0.3 мм и 4-х медных проволок диаметром 0.3 мм. В центре располагается стальная проволока, а в наружном повиве медные и стальные по схеме: 2 медные + 1 стальная + 2 медные + 1 стальная Изоляция из светостабилизированного полиэтилена высокой плотности, толщиной 0.5 мм. Две изолированные жилы максимальным диаметром 2.3 мм скручиваются в пару с шагом 80-100 мм.

Применение:
Провода П-274М предназначены для полевой связи: допускается прокладка в грунте, по земле, подвеска на опорах или местных предметах, кратковременная прокладка через водные преграды.

Технические характеристики:

Вид климатического исполнения - УХЛ и Т категорий размещения 1-5 по ГОСТ 15150-69 Диапазон температур эксплуатации: от  +65°С до -50°С Относительная влажность воздуха при температуре до +35°С: до 98% Испытательное напряжение переменного тока на проход: 3000 В Омическая ассиметрия жил на длине 1 км: не более 3.0 Ом Сопротивление ТПЖ не более: 65 Ом/км Сопротивление изоляции после 1 часа пребывания в воде при 20°С: не менее 1000 МОм*км Разрывное усилие изолированной жилы, не менее: 392 Н Строительная длина провода: 500 +/-10 м Масса провода, не более: 15 кг/км Минимальный срок службы: 15 лет
