Радиаторы охлаждения

Радиаторы охлаждения серии РТР предназначены для
использования совместно с твердотельными реле KIPPRIBOR, а также аналогичными по конструктиву реле иных производителей

Применение радиаторов необходимо в целях создания дополнительного охлаждения твердотельного реле. При использовании твердотельного реле без дополнительного теплоотвода основание реле нагревается, и уже при температуре свыше 40 С реле теряет свою способность длительно выдерживать номинальный ток. Поэтому для обеспечения бесперебойной работы реле с заявленными характеристиками необходимы дополнительные теплоотводящие устройства - радиаторы охлаждения. При токах нагрузки свыше 6 А использование радиатора обязательно.
Радиаторы серии РТР имеют различные типы конструкций и отличаются геометрией ребер и площадью охлаждающей поверхности. Серия РТР предназначена как для однофазных, так и для трехфазных твердотельных реле.

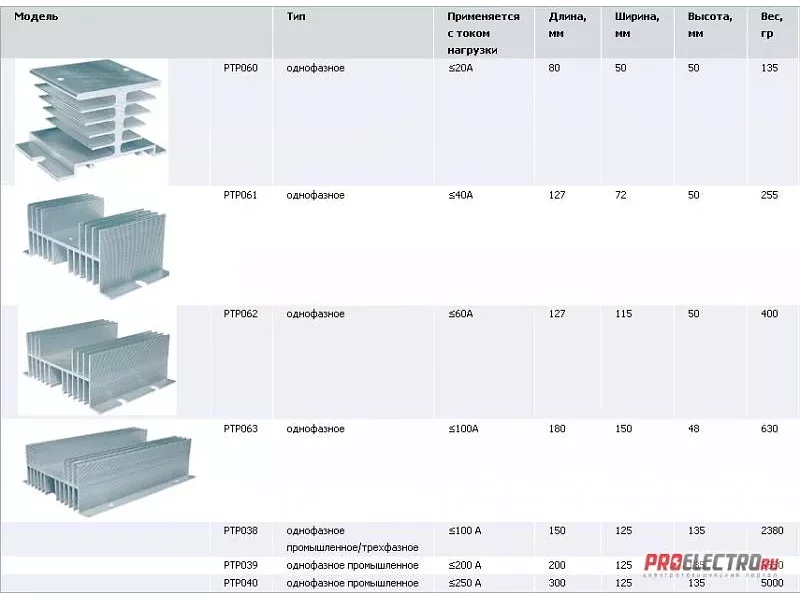

Модификации радиаторов для однофазных реле

Модификации радиаторов для трехфазных реле
