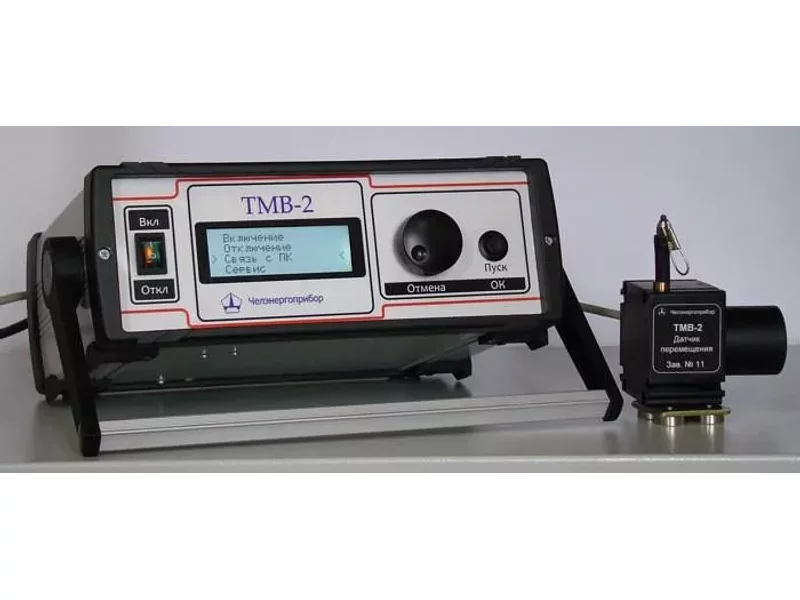

Прибор для измерения скоростных и временных характеристик масляных выкл. ТМВ-2

Назначение
Прибор для измерения скоростных и временных характеристик масляных выключателей ТМВ-2 предназначен для регистрации скоростных и временных характеристик высоковольтных масляных выключателей (далее - выключателей). Прибор регистрирует следующие параметры:

Время включения и отключения выключателей. Степень разновременности замыкания и размыкания контактов. Величины линейных перемещений подвижных контактов выключателей, в том числе величины вжима контактов, т.е. расстояния между точкой соприкосновения контактов и положением контактов во включенном состоянии. Скоростные характеристики выключателей (зависимости скорости перемещения подвижных контактов выключателей от величины перемещения).

Прибор имеет встроенный жидкокристаллический индикатор (дисплей), на котором отображаются режимы работы и результаты измерений в численном виде. Для управления коммутацией выключателя в приборе ТМВ-2 имеются ключи управления, позволяющие изменять состояние выключателя по команде от прибора.

Прибор ТМВ-2 имеет встроенную энергонезависимую память, позволяющую хранить результаты измерения, а также USB-порт для соединения с персональным компьютером. Результаты измерения могут быть сохранены и впоследствии переданы в ЭВМ при помощи программы приема данных.

ТМВ-2 поставляется в комплекте с программным обеспечением для ПК, позволяющем сохранять, распечатывать и просматривать скоростные и временные характеристики выключателей.

Прибор предназначен для эксплуатации в следующих условиях:

Температура окружающей среды -20...+50°C. Относительная влажность воздуха, не более 90% при 30°C. Атмосферное давление 84...106,7 кПа.

Технические характеристики

Прибор ТМВ-2 обладает следующими характеристиками:

Диапазон измерения временных параметров 0...2 с. Диапазон измерения линейных перемещений 0...999 мм. Диапазон измерения линейной скорости 0...10 м/с. Предел допускаемой основной погрешности измерения временных параметров 0,1 мс. Предел допускаемой основной относительной погрешности измерения линейных перемещений 0.5%. Предел допускаемой основной приведенной погрешности измерения линейной скорости 3%. Максимальное количество одновременно регистрируемых контактных цепей 3. Максимально допустимый ток по цепям управления контакторами 10 А. Максимальное количество записей в энергонезависимой памяти 40. Питание от сети переменного тока 220В, 50 Гц. Масса без принадлежностей, не более 2 кг. Габариты прибора 275х255х95 мм.

ТМВ-2 способен производить в автоматическом режиме следующие переключения выключателя:
а) включить (ВКЛ);
б) отключить (ОТКЛ).
