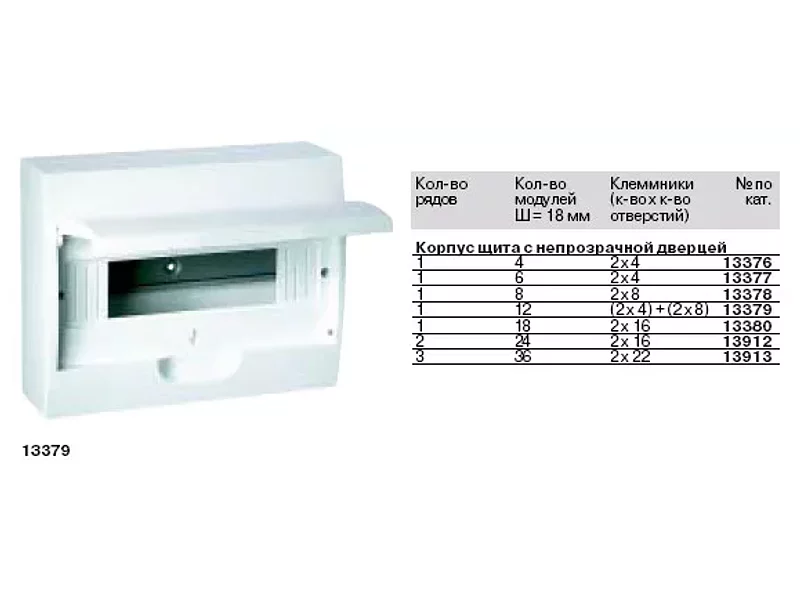

MINI PRAGMA Навесные корпуса щитов

Применение

Корпуса распределительных щитов Mini Pragma на токи до 63 А. Используются в жилых помещениях, на предприятиях сферы обслуживания.

Характеристики

непрозрачная или прозрачная дверца:

1 ряд: дверца, открывающаяся на 90° вверх; 2 и 3 ряда: дверца, открывающаяся на 180 ° вправо или влево;

номинальный ток корпуса щита:

4 модуля: 50 А; от 6 до 36 модулей: 63 А;

материал:

изоляционный самозатухающий пластик; цвет: белый RAL 9003;

cоответствие нормам:

МЭК 439.3 (EN 60-439-3);

степень защиты:

по МЭК 529: IP40 (защита от проникновения твердых тел и жидкостей); по EN 50-102: IK07 (защита от механических ударов); защита от косвенных контактов: класс 2 (с изолирующими заглушками на винтах крепления);

стойкость к открытому огню по МЭК 695-2-1:

передний полукорпус: 650 °С/30 с; клеммные держатели "нейтраль/ земля": 960 °С/30 с.

Комплектация: Навесной корпус щита Mini Pragma включает в себя:

основание корпуса с:

-4 различными отверстиями, облегчающими ввод для кабелей;
-крепежными отверстиями;

металлическую рейку для облегчения прокладки кабелей; передний полукорпус:

-с жесткой передней панелью, с заглушками;
-с дверцей с врезным замком с ключом.

Аксессуары
Навесной корпус щита Mini Pragma снабжен:

изоляционными заглушками для крепежных винтов, обеспечивающими изоляцию класса 2; самоклеящимися этикетками символов мнемосхемы с указанием отходящих цепей и аппаратов на ряд; соединительным комплектом: 2 клеммника "земля/нейтраль"; 2 держателя клеммников.
