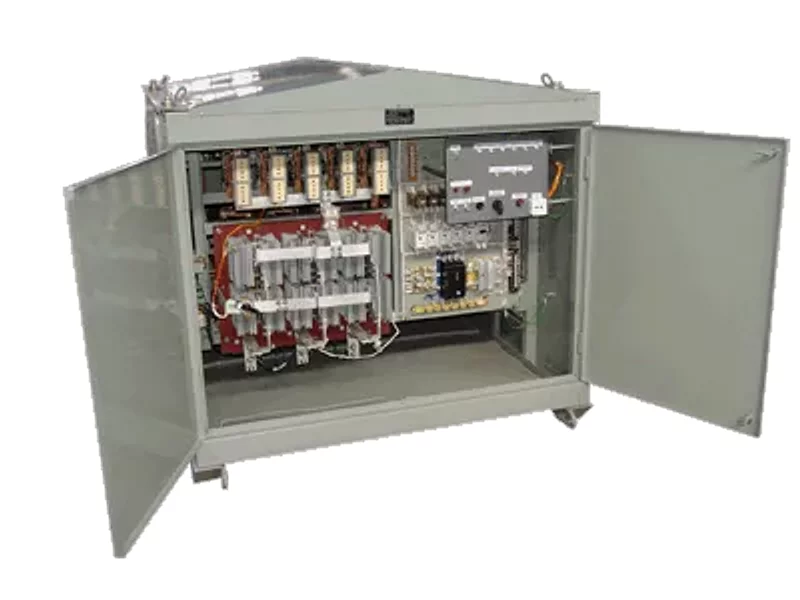

УСТРОЙСТВО ПУСКОВОЕ РОТОРНОЕ УПРФ-630-БК УЗ

УСТРОЙСТВО ПУСКОВОЕ РОТОРНОЕ УПРФ-630-БК УЗ.

Устройство пусковое роторное:
УПРФ-630 БКУ3, 315кВт
УПРФ-630 БКУ3, 560кВт

Предназначено для пуска асинхронного двигателя АКБ-13-62-8 (привод буровой лебедки).
Пусковое устройство обеспечивает пуск асинхронного фазного двигателя при подъеме лебедки с помощью переключения секций ступенчатого пускового сопротивления. Переключение ступеней пускового сопротивления производится в функции времени. Пусковое устройство используется вместо ранее выпускаемых станций управления:

ШДГ6702-4БЕН ШУЛМ6401-4ВН1.

При этом сохранены схема управления с пульта оператора от командо-контролера и цепи внешних блокировок. Устройство имеет защиты:

от затянувшегося пуска; от короткого замыкания в силовых диодах; от коммутационных перенапряжений в цепях ротора.

Устройство обеспечивает сигнализацию:

включения ступеней пускового сопротивления; наличия оперативного напряжения 220 В 50 Гц; включения режима опробования; включения защиты; включения реле защиты; включения последнего контактора (включения последней ступени).

Пуско-зарядное устройство содержит схему опробования при отключенной статорной цепи двигателя.

Технические характеристики

Типовой ток пускового устройства, А: 630 Номинальный ток ротора электродвигателя, А: 400 Линейное напряжение ротора, В не более: 870 Число ступеней разгона: 6 Количество силовых контакторов: 5 Тип резисторов: БУ6У2, 0.88 Ом, 80 А Количество блоков резисторов: 20 Допустимые интервалы между пусками, не менее, C: 60 Напряжение питания цепей управления, В: 220 (50 Гц) Исполнение: УЗ Степень защиты: IР21 Масса, кг: 1100 Габариты (L x B x H) мм, не более: 2280x1525x1500
