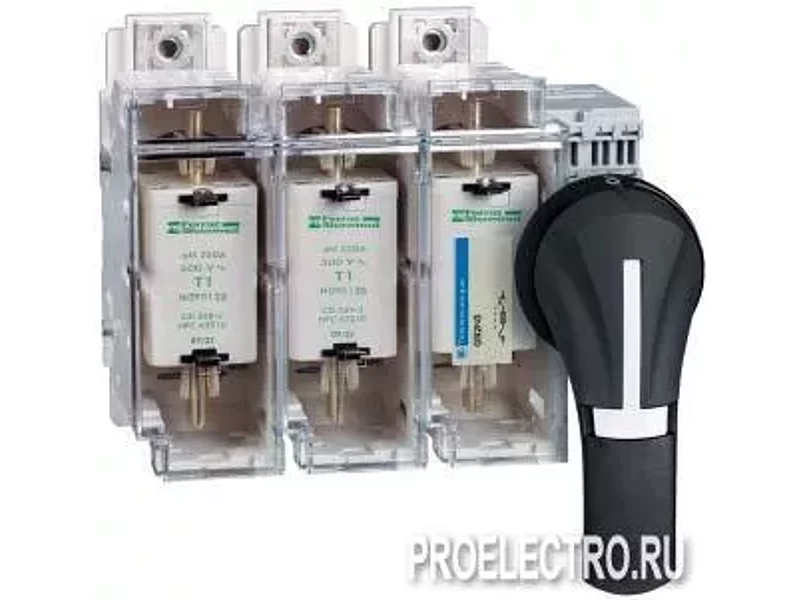

Выключатель-разъединитель-предохранитель 3P 125A размер 00 | арт. GS1KK3
В наличии
Цена от
7,101 ₽/ шт
Цена актуальна на 28.10.2010
Добавлен:
Поставщик
Москва · сборка электрощитов, электрощитовое оборудование
20,328 товаровОтвет ~2 чБыл в сети 12.02.2015
Выключатели-разъединители-предохранители TeSys GS 32 - 1250 A (Schneider Electric)
Выключатели-разъединители-предохранители TeSys GS предназначены для коммутации, защитного отключения и защиты нагрузок от сверхтока в низковольтных цепях.
Они могут устанавливаться, в частности, на вводе щитов управления и использоваться в качестве главных и аварийных выключателей.
Благодаря своей компактности аппараты могут устанавливаться внутри небольших оболочек, обеспечивая при этом выполнение функций коммутации и защиты цепей питания различного оборудования, включая генераторы или пускатели электродвигателей.
В соответствии со стандартом МЭК 60947-3 выключатели-разъединители с TeSys GS могут комплектоваться:
- предохранителями NFC или DIN,
- предохранителями BS.
Также выпускаются аппараты с предохранителями UL, предназначенные для североамериканского рынка и соответствующие требованиям стандартов UL98 и CSA 22.2 Nr.4.
Все аппараты TeSys GS снабжены прочными и компактными рукоятками управления.
Функции:
Отключение:
- Быстродействующий механизм отключения, независимый от предохранителей.
- Категории применения AC-23/690 В и DC-23/500 В.
Разъединение:
- Отсоединение обоих выводов плавких вставок в аппаратах всех номиналов.
- Полное разъединение цепей питания и управления для обеспечения безопасности людей и оборудования
- Вспомогательные контакты GS1 AN.
- Принудительное размыкание контактов в случае приваривания.
- Четко видимый разрыв цепи между разомкнутыми контактами.
Защита:
- С предохранителями типа gG (gl)
- С предохранителями типа aM (совместно с тепловым реле перегрузки).
- С быстродействующими предохранителями
- Указатель срабатывания предохранителя.
- Условный максимальный ток короткого замыкания 100 кА для аппаратов всех номиналов.
Отключающая способность предохранителей эквивалентна максимальной отключающей способности выключателей-разъединителей.
Данные аппараты могут применяться в цепях, где возможны очень высокие токи короткого замыкания.
- Рукоятки с возможностью блокировки навесными замками и блокировки с дверью.
- Рукоятки с блокировкой цилиндровым замком (опция).
- С блокировкой двери при включенном выключателе.
- Выносные рукоятки, блокируемые навесными замками при открытой двери.
- Крышки для предохранителей, входящие стандартную комплектацию всех аппаратов.
- Степень защиты IP 2 с экранами зажимов.
Индикация и тестирование:
- До 12 вспомогательных контактов.
Условный тепловой ток (Ith) при температуре окружающей среды не более 40C: 32 - 1250 А
Номинальное напряжение изоляции (Ui): 750В; 800В; 1000В
Номинальное импульсное выдерживаемое напряжение (Uimp): 8кВ; 12кВ
Номинальный рабочий ток (Ie): 20 - 1000 А
Номинальная включающая способность: 320 - 10000 А
Номинальная отключающая способность: 256 - 8000 А
Механическая износостойкость: 5000 - 20000
Электрическая износостойкость: 500/100 - 1500/300
