SMС это миниатюрные коаксиальные соединители, разработанные согласно
стандартов MIL-C-39012, IEC 60169-10, CECC 22140, и VG 95286.
Соединители имеют небольшой размер, вес, надежное и легкое соединение,
прекрасные технические характеристики.
Общие технические характеристикиВолновое сопротивление: 50 Ом
Рабочая частота: 0 ~ 10 ГГц
KCBH: ≤1.25
Температурный диапазон: -65 ~ +165 °C
Сопротивление изоляции: ≥1000 МОм
Номинальное напряжение: 250 В (среднеквадратичное значение)
Напряжение пробоя диэлектрика: 750 В (среднеквадратичное значение)
Долговечность: 500 циклов
Материал корпуса: Латунь
Покрытие корпуса: Золото
Материал центрального контакта (вилка): Латунь
Покрытие центрального контакта (вилка): Золото
Материал центрального контакта (розетка): Бериллиевая бронза
Покрытие центрального контакта (розетка): Золото
Материал изолятора: PTFE
Материал обжимной втулки: Сплав меди
Покрытие обжимной втулки: Никель или золото

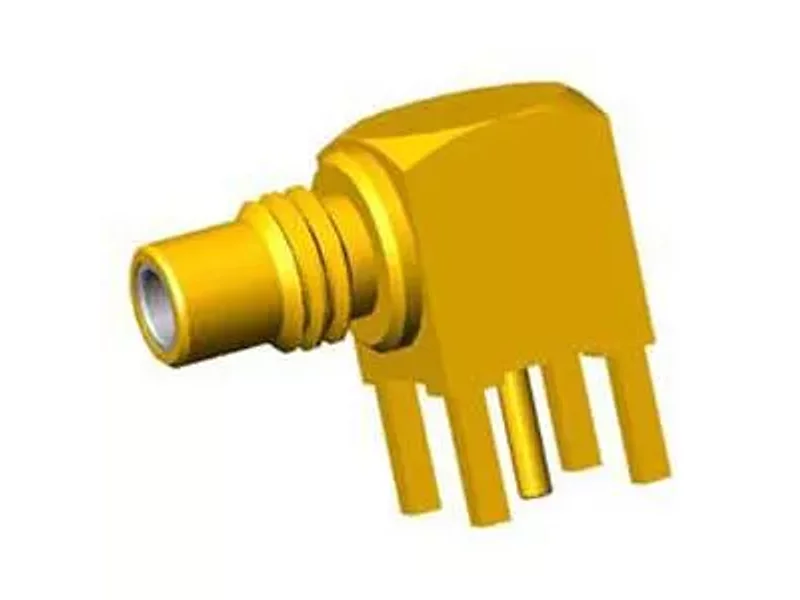

SMС-JWHD (артикул 163A-4801) вилка угловая на плату, монтажное отверстие H64
