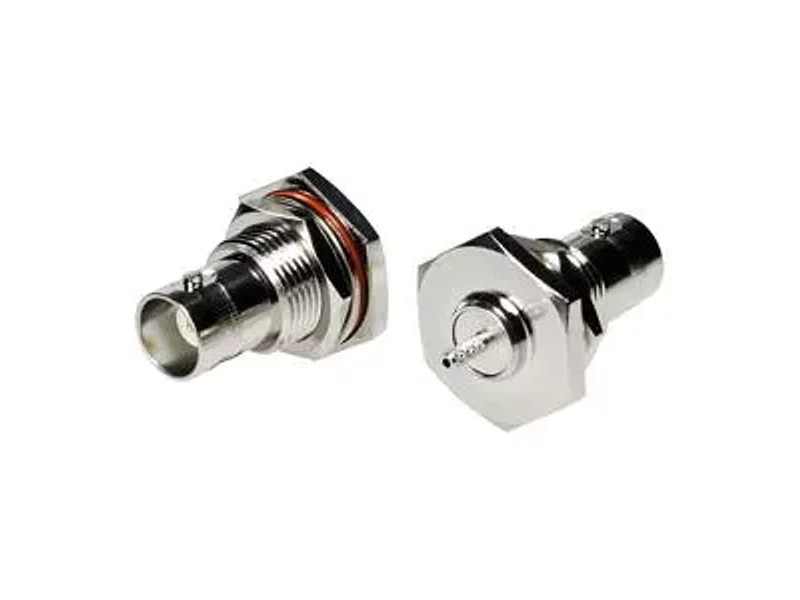

Розетки приборно-кабельные серии BNC для гибкого кабеля, крепление гайкой
В наличии
Цена по запросу
Добавлен:
Поставщик
Москва · компоненты микроэлектроники СВЧ, радиокомпоненты
560 товаровОтвет ~2 чБыл в сети 06.10.2021
Скачать технические характеристики в формате pdf
Каталог коаксиальных кабелей ООО «Амитрон Электроникс»
Серия BNC представляет собой популярные коаксиальные соединители байонетного типа. Они отличаются превосходными характеристиками, обеспечивают быстрое соединение/разъединение и высокую надежность. Соединители серии BNC широко используются в электронном оборудовании и приборах. Присоединительные размеры и технические характеристики соответствуют спецификациям MIL-C-390I2, IEC-169-8, CECC 22120 и BS 9210 N 004.
Общие технические характеристики
Волновое сопротивление: 50 Ом/75 Ом
Рабочая частота: 0 ~ 4 ГГц (50 Ом), 0 ~ 2 ГГц (75 Ом)
KCBH: ≤1.30
Температурный диапазон: -65 ~ +165 °C
Сопротивление изоляции: ≥5000 МОм
Номинальное напряжение: 500 В (среднеквадратичное значение)
Напряжение пробоя диэлектрика: 1500 В (среднеквадратичное значение)
Сопротивление центрального контакта: ≤1.5 мОм
Сопротивление внешнего контакта: ≤1 мОм
Долговечность: ≥500 циклов
Усилие разъединения: ≥0.6 Н
Материал корпуса: Латунь
Покрытие корпуса: Никель
Материал центрального контакта (вилка): Латунь
Покрытие центрального контакта (вилка): Золото
Материал центрального контакта (розетка): Бериллиевая бронза или фосфорная бронза
Покрытие центрального контакта (розетка): Золото
Материал изолятора: PTFE
Материал обжимной втулки: Сплав меди
Покрытие обжимной втулки: Никель
BNC-KY3Y (артикул 252B-2501) розетка приборно-кабельная, монтажное отверстие H38, применяемый кабель 2.5/3/50S (RG-316/U, RG-174A/U, RG-188A/U)
BNC-KY2.5DY (артикул 252B-2502) розетка приборно-кабельная, монтажное отверстие H38, применяемый кабель 2.5/50D (RG-316D)
BNC-KY4Y (артикул 252B-2503) розетка приборно-кабельная, монтажное отверстие H38, применяемый кабель 4/50S
BNC-KY5Y (артикул 252B-2504) розетка приборно-кабельная, монтажное отверстие H38, применяемый кабель 5/50S
BNC-KY5DY (артикул 252B-2505) розетка приборно-кабельная, монтажное отверстие H38, применяемый кабель 5/50D (RG-142B/U, RG-223/U, RG-400/U)
