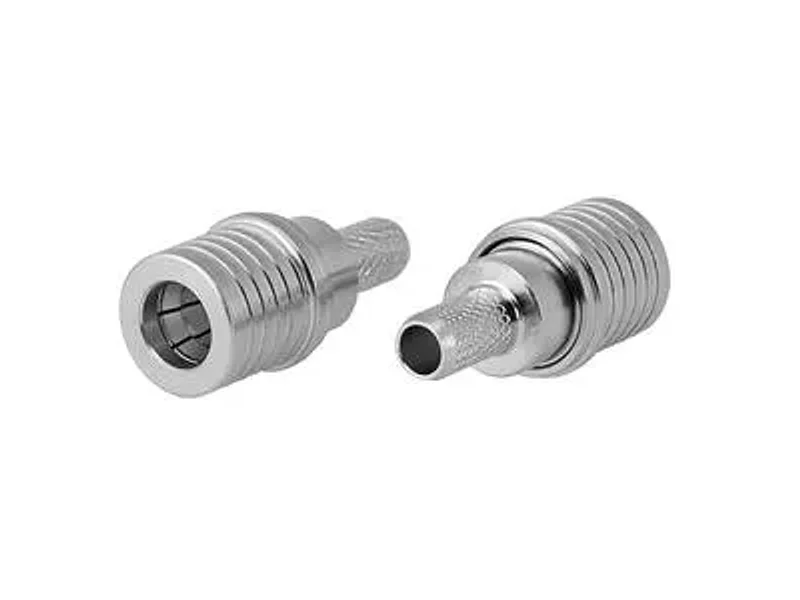

Вилка кабельная прямая серии QMA для гибкого кабеля

Скачать технические характеристики в формате pdf
Каталог коаксиальных кабелей ООО «Амитрон Электроникс»

Соединители серии QMA появились как альтернатива традиционным SMA разъемам c возможностью быстрого соединения. Применение в соединителях QMA нового механизма соединения розетки и вилки — "snap-lock" (вместо резьбового соединения в SMA) — позволило не только уменьшить размеры, но и в 10 раз сократить время соединения. По сравнению с соединителями SMA, соединители серии QMA обеспечивают бoльшую плотность компоновки изделий. Соединители серии QMA предназначены для применения в мобильных базовых станциях систем телекоммуникации и носимых персональных средствах связи.

Технические характеристики

Волновое сопротивление: 50 Ом
Рабочая частота: 0 ~ 6 ГГц
KCBH: 1.05+0.025 x f (ГГц) max
Применяемый кабель: RG-58
Температурный диапазон: -40 ~ +105 °C
Сопротивление изоляции: ≥5000 МОм
Номинальное напряжение: 500 В (среднеквадратичное значение)
Напряжение пробоя диэлектрика: 1000 В (среднеквадратичное значение)
Сопротивление центрального контакта: ≤3 мОм
Сопротивление внешнего контакта: ≤2 мОм
Долговечность: ≥500 циклов
Степень защиты: IP68
Материал корпуса: Латунь
Покрытие корпуса: Нейзильбер 4.0 по меди 1.0
Материал центрального контакта: Латунь
Покрытие центрального контакта: Золото 0.5 по никелю 2.0
Материал пружинного контакта: Фосфорная бронза
Покрытие пружинного контакта: Нейзильбер 4.0 по меди 1.0
Материал изолятора: PTFE
Вес: 6,1 г
