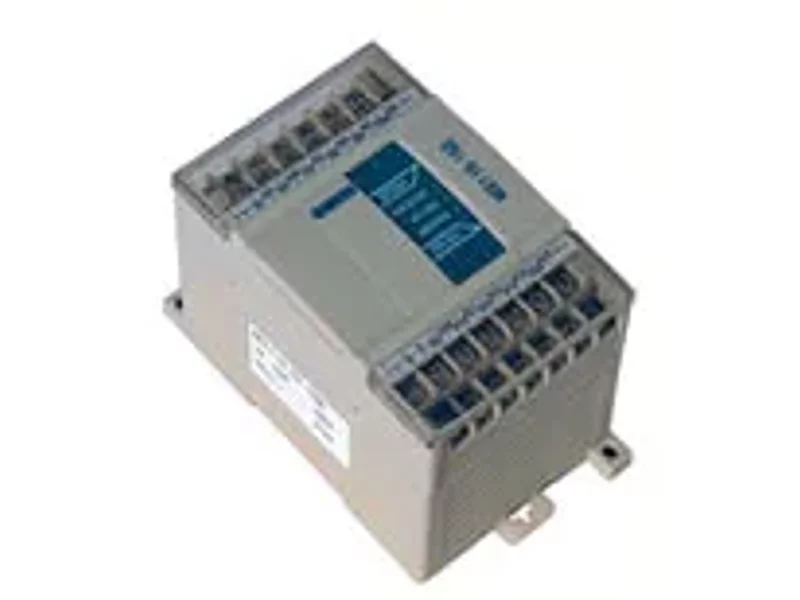

Модуль скоростного ввода аналоговых сигналов МВ110-8АС

Модуль скоростного ввода аналоговых сигналов МВ110-8АС.
Назначение модуля скоростного ввода аналоговых сигналов МВ110-8АС:
Прибор предназначен для преобразования измеряемых аналоговых сигналов в цифровой код и передачи результатов измерения в сеть RS-485. Предназначается для построения автоматизированных систем сбора данных в различных областях промышленности, сельского и коммунального хозяйства, на транспорте.

Аналоговые входы прибора могут работать в следующих режимах:

измерение тока в диапазоне от 4 до 20 мА; измерение тока в диапазоне от 0 до 20 мА; измерение тока в диапазоне от 0 до 5 мА; измерение напряжения в диапазоне от 0 до 10 В.

Прибор работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.

Прибор имеет следующие группы гальванически изолированных цепей:

цепи питания прибора; цепи интерфейса RS-485; цепи выхода встроенного источника постоянного напряжения 24 В (для МВ110-220.8АС); цепи измерительных входов;

Электрическая прочность изоляции всех групп цепей, исключая группу цепей питания, относительно друг друга – 750 В, относительно группы цепей питания – 3000 В.
Прибор не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор.
К прибору предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование прибора осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.

Основные особенности модуля скоростного ввода аналоговых сигналов МВ110-8АС:

8 каналов аналогового ввода Типы входных сигналов: унифицированные сигналы тока (0-20 мА, 4-20 мА, 0-5 мА) и напряжения (0-10 В) Частота измерений: до 200 выборок в секунду. Напряжение питания: ~220 В или 24 В (в зависимости от модификации) Встроенный источник питания датчиков: 24 В, 180 мА (для модификации с переменным напряжением питания)

Технические характеристики

Напряжение питания МВ110-220.8АС: от 90 до 264 В переменного тока (номинальное напряжение 220 В) частотой от 47 до 63 Гц Напряжение питания МВ110-24.8АС: от 21 до 37,5 В постоянного тока (номинальное напряжение 24 В) Потребляемая мощность, ВА, не более: 8 Предел основной приведенной погрешности, %: 0,25 Предел дополнительной приведенной погрешности, вызванной изменением температуры на 10 °С в пределах рабочего диапазона температур, %: 0,12 Разрешающая способность:

      -для диапазонов токов от 4 до 20 мА и от 0 до 20 мА , мкА не более: 4
      -для диапазона тока от 0 до 5 мА, мкА не более: 1
      -для диапазона напряжения от 1 до 10 В, мВ, не более: 2

Количество аналоговых каналов измерения: 8 Входное сопротивление в режиме измерения тока от 0 до 20 мА и от 4 до 20 мА, Ом: от 130 до 250 Входное сопротивление в режиме измерения тока от 0 до 5 мА, Ом: от 130 до 500 Входное сопротивление в режиме измерения напряжения от 0 до 10 В, кОм, не менее: 200 Период обновления результатов измерения по каждому каналу, мс: 5 ± 2 % Выходное напряжение встроенного источника питания МВ110-220.8АС, В: 24 ± 3 Максимальный ток нагрузки встроенного источника питания, А: 0,18 Интерфейс связи с мастером сети: RS-485 Максимальное количество приборов, одновременно подключаемых к сети RS-485, не более: 32 Максимальная скорость обмена по интерфейсу RS-485, бит/с: 115200 Протоколы связи, используемые для передачи информации: ОВЕН; ModBus-RTU; ModBus-ASCII; DCON Степень защиты корпуса: IP20 со стороны передней панели, IP00 со стороны клеммной колодки Габаритные размеры прибора, мм: (63х110х73)±1 Масса прибора, кг, не более: 0,5 Средний срок службы, лет: 8

Условия эксплуатации прибора
Прибор эксплуатируется при следующих условиях:

закрытые взрывобезопасные помещения без агрессивных паров и газов; температура окружающего воздуха от минус 10 до +55 °С; верхний предел относительной влажности воздуха 80 % при 35 °С  и более низких температурах без конденсации влаги; атмосферное давление от 84 до 106,7 кПа.

По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ 12997-84.
По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ 12997-84.
По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N2 по ГОСТ 12997-84.
