Регулятор напряжения для компактных люминесцентных ламп

                Регулятор напряжения для энергосберегающих компактных люминесцентных ламп (далее регулятор) предназначен для обеспечения регулировки электроосвещения птичников и других объектов с использованием энергосберегающих компактных люминесцентных ламп производства ООО "АЛЕКС–СВЕТ".
              Регулятор позволяет включать и выключать освещение в установленное время, при этом обеспечивается плавное нарастание и уменьшение напряжения на лампах, регулировку уровня освещенности в помещении в зависимости от требований технологического процесса.
              Регулятор рекомендуется эксплуатировать в помещениях с интервалом температур от 5 до 30°С и влажностью < 80 %. В случае хранения или транспортировки регулятора при температуре меньше 0°С эксплуатация его допускается только после нахождения в помещении с рекомендованным интервалом температур в течение одного часа и более.

Технические характеристики регулятора:

Номинальное напряжение питания -   ~ 220 В Номинальная частота сети  -  50 Гц Номинальная потребляемая мощность  -  20 Вт Максимальная регулируемая мощность  -  3000 Вт Способ установки времени включения и выключения  -  Таймер «ОВЕН» УТ - 1 Пределы регулировки освещенности  -  20 – 100% max Степень защиты шкафа  -  IP54

Устройство регулятора

              Конструктивно регулятор выполнен в шкафу размерами 600x400мм, степень защиты шкафа по пыли и влаге – IP54.
              В соответствии с монтажной схемы шкафа все входящие и выходящие линии подключаются на клеммную колодку. Коммутация входного напряжения и выходных напряжений, аварийного освещения и рабочего освещения, подача питания на схему управления, осуществляется автоматами фирмы «АВВ» типа S25x, имеющими защиту от К3 и перегрузки.
              Включение и выключение освещения производится с помощью программируемого таймера УТ-1 фирмы «ОВЕН». Алгоритм работы таймера устанавливается в зависимости от технологического процесса.
              Предусмотрена работа регулятора в ручном режиме. Переключатель SА1 переключается в режим «Ручное», а с помощью SA2 освещение включается и выключается в нужное время.
              Блоки регулятора предназначены для выработки управляющих сигналов, позволяющих вручную или автоматически включать и выключать освещение, а также регулировать уровень освещенности (резистор Rрег) и медленное увеличение или уменьшение напряжения выхода (рассвет, закат).
              Реле R1 предназначено для подачи, в нужное время, напряжения питания на выходной регулирующий элемент.
              При наличии контролера, осуществляющего климат контроль и управление технологическим процессом птичника, возможно исключение УТ-1 и управление включением освещения и уровнем освещенности автоматически, от контролера.
              На дверце шкафа расположены: таймер УТ-1, переключатели SA1, SA2, переменный резистор, регулирующий уровень освещенности, а также индикаторы входного (зеленый) и выходного напряжения (красный).

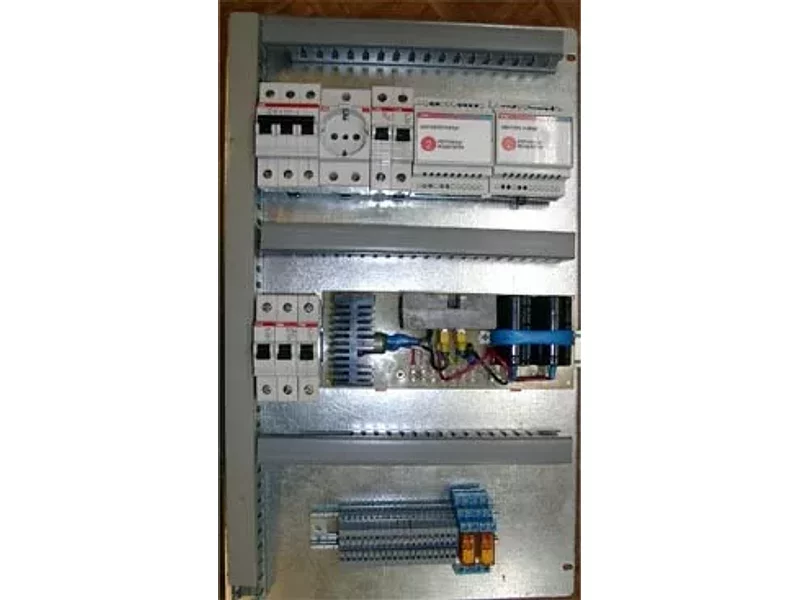

              Все остальные элементы и блоки располагаются внутри шкафа и закреплены на Din-рейках. Разводка кабелей и проводов внутри шкафа произведена в кабель каналах.
