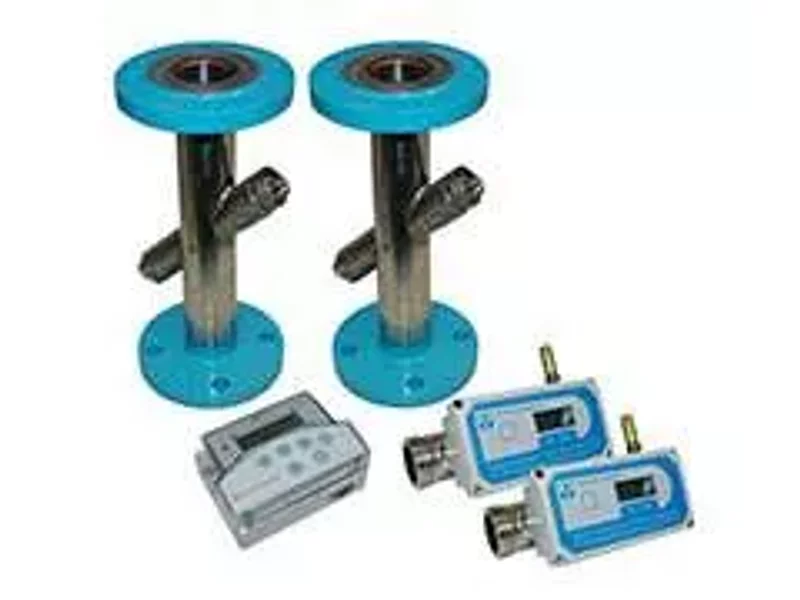

Теплосчетчики ТСК-7У3, ТСК-7У7

Применение
Теплосчетчики ТСК7-У3, ТСК7-У7 предназначены для:

Измерения:
объема теплоносителя на подаче V1, м3; объема теплоносителя на обратном приеме V2, м3; температуры теплоносителя на подаче Т1, °С; температуры теплоносителя на обратном приеме Т2, °С; давление в подающем трубопроводе Р1, кг/см2; давление в обратном трубопроводе Р2, кг/см2.
Расчета:
массы теплоносителя поданного М1, т; массы теплоносителя принятого обратно М2, т; разницы массы теплоносителя Мг, т; разницы температуры теплоносителя dТ, °С; потребленной тепловой энергии Qo, Гкал.
Фиксации:
период нормальной работы ВНР, ч; период отсутствия счета ВОС, ч; время работы прибора после сброса показаний, ч.

Теплосчетчики могут использоваться для закрытых и открытых систем теплоснабжения.

Область применения
ТСЖ, управляющие компании, поставщики тепла, предприятия тепловых сетей, тепловые пункты, объекты теплопотребления (здания) бытового, коммунального и промышленного назначения.

Описание
Состав теплосчетчика:

вычислитель количества теплоты ВКТ-7; счетчики жидкости АС-001 (в составе ТСК-7У7) или расходомеры-счетчики UFM 005-2 (в составе ТСК-7У3) — до 6 шт; до 5 термопреобразователей типов: 100П, Pt100, 100М, 500П, Pt500 до 4 преобразователей избыточного давления с выходным сигналом 4-20 мА.

За отдельную плату поставляется накопительный пульт НП-4А для удобного счета информации с вычислителя.
Выходные сигналы вычислителя:

цифровой RS-232; показания 2-строчного ЖК-индикатора; телеметрический выход (формирование импульсного сигнала при превышении выбранной величины заданного значения); выход ALARM (вывод диагностируемых ситуаций на внешний индикатор); за отдельную плату может быть оснащен цифровым выходом RS-485.

Индицируемые параметры на ЖКИ:

тепловая энергия; масса, объем и объемный расход; температура и разность температур; давление; время работы (счета и отсутствия счета тепловой энергии); текущее время и дата.

Электропитание вычислителя осуществляется от литиевой батареи с номинальным напряжением 3,6 В.
Срок службы батареи без замены составляет от 5 до 12 лет.

Метрологические характеристики
Диапазоны и пределы допускаемых погрешностей показаний измеряемых величин в рабочих условиях применения соответствуют значениям, приведенным в таблице:Примечание
По показаниям температуры (t) и разности температур (Dt) погрешность абсолютная, по показаниям давления — приведенная, по показаниям остальных величин — относительная.
Параметры измеряемой среды:

температура 5...90°С или 5...150°С; давление 0,1...1,6 МПа или 0,1...2,5 МПа.

Параметры внешних факторов
Счетчик устойчив к воздействию:

температуры окружающего воздуха: −10...+50°С; атмосферного давления 630...800 мм рт. ст.; внешнего магнитного поля напряженностью 40 А/м, образованного переменным током частотой 50 Гц; синусоидальной вибрации частотой 5...25 Гц и амплитудой смещения не более 0,1 мм.

Степень защиты от воздействия пыли и воды IP54 по ГОСТ 14254-96.

Поверка
Поверка производится согласно методике, утвержденной Госстандартом РФ.
Межповерочный интервал — 4 года.
Надежность
Полный средний срок службы — не менее 12 лет (с UFM-005-2); 25 лет (с АС-001).
Средняя наработка на отказ — не менее 80000 ч. (с UFM-005-2); 125000 ч. (с АС-001).
