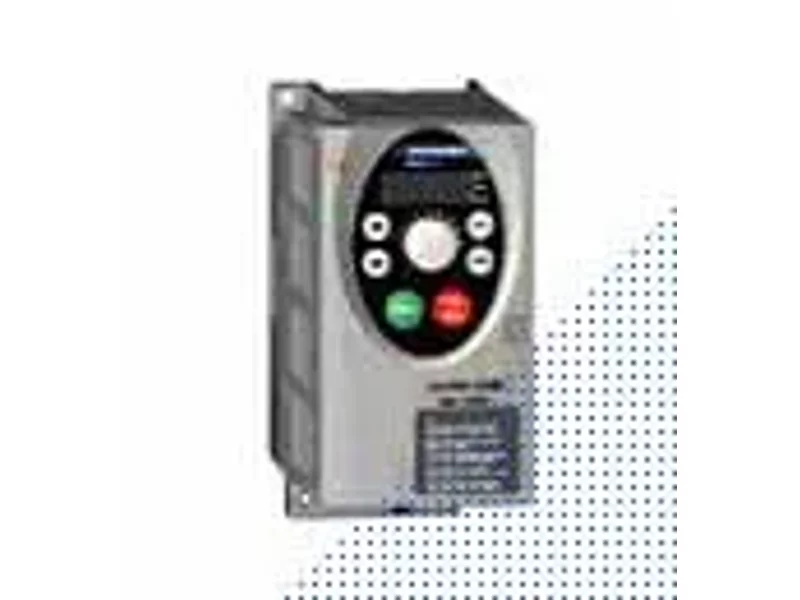

Частотный преобразователь Altivar 31 0.55КВТ 240В 1Ф | ATV31H055M2 Schneider Ele
В наличии
Цена от
8,296 ₽/ шт
Цена актуальна на 11.01.2010
Добавлен:
Поставщик
Москва · сборка электрощитов, электрощитовое оборудование
20,328 товаровОтвет ~2 чБыл в сети 12.02.2015
Преобразователь частоты (ПЧ) Altivar 31 предназначен для управления асинхронными короткозамкнутыми двигателями. Преобразователь отличается надежностью и компактностью, простотой ввода в эксплуатацию. Он соответствует стандартам EN 50178, МЭК/EN 61800-2, МЭК/EN 61800-3, сертификатам UL, CSA и имеет маркировку e.
Наиболее частые применения:
- транспортировочное оборудование (небольшие конвейеры, электротали и т.д.);
- фасовочно-упаковочное оборудование;
- специальные механизмы (мешалки, смесители, текстильные машины и т.д.);
- насосы, компрессоры и вентиляторы.
Преобразователи Altivar 31 имеют встроенные коммуникационные протоколы Modbus и CANopen.
Поставляются с охлаждающим радиатором для эксплуатации в нормальных условиях и в вентилируемых шкафах. ПЧ могут устанавливаться вплотную друг к другу, значительно экономя место в шкафах.
Преобразователи предназначены для электродвигателей мощностью от 0,18 до 15 кВт с четырьмя типами сетевого питания:
- однофазное 200 - 240 В для двигателей от 0,18 до 2,2 кВт;
- трехфазное 200 - 240 В для двигателей от 0,18 до 15 кВт;
- трехфазное 380 - 500 В для двигателей от 0,37 до 15 кВт;
- трехфазное 525 - 600 В для двигателей от 0,75 до 15 кВт.
Преобразователи частоты Altivar 31 имеют два вида каталожных номеров в зависимости от типа человеко-машинного интерфейса:
- 1 ATV 31H.... с экраном и клавишами для настройки и конфигурирования;
- 2 ATV 31H....A с экраном и клавишами для настройки и конфигурирования, а также элементами локального управления (переключатель для пуска/остановки и потенциометр для задания скорости).
Электромагнитная совместимость ЭМС
Встроенные в ПЧ ATV 31H..M2 и ATV 31H..N4 входные фильтры ЭМС от наведенных и излучаемых помех класса А, упрощают их установку и уменьшают затраты на приведение преобразователей в соответствие с маркировкой e.
Преобразователи ATV 31H..M3X и ATV 31H..S6X поставляются без фильтров ЭМС. В случае необходимости данные фильтры могут поставляться в качестве дополнительных устройств.
Преобразователи Altivar 31 располагают шестью дискретными и тремя аналоговыми входами, одним дискретным/аналоговым и двумя релейными выходами.
Основными функциями преобразователя частоты являются:
- защита двигателя и преобразователя;
- линейные S-, U-образные и индивидуальные кривые разгона-торможения;
- работа в режиме "быстрее-медленнее";
- 16 предварительно заданных скоростей;
- ПИ-регулятор и задания для него;
- двух- и трехпроводное управление;
- логика управления тормозом;
- автоматический захват с поиском скорости и повторный пуск;
- конфигурирование неисправностей и типов остановки;
- сохранение конфигурации в памяти ПЧ;
Несколько функций могут быть назначены на один и тот же дискретный вход.
Преобразователь частоты Altivar 31 может быть оснащен следующим дополнительным оборудованием:
- тормозные сопротивления;
- сетевые дроссели;
- входные фильтры подавления радиопомех и выходные фильтры;
- пластина для установки на профильной рейке;
- комплект для соответствия нормам UL типа 1;
- пластина для замены преобразователя Altivar 28.
