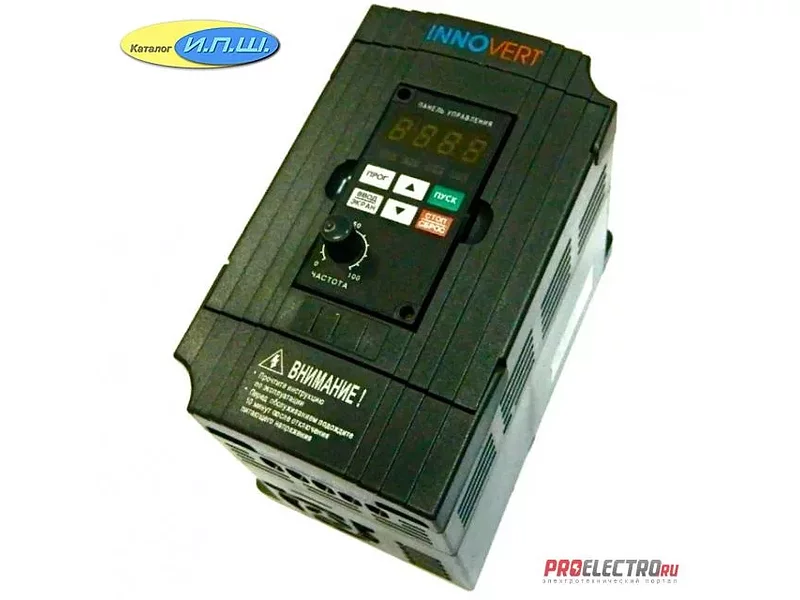

IMD401U21B преобразователь частоты 0,4 кВт 2,5 А 1Ф, 220В, заменит ATV12H037M2
В наличии
Цена по запросу
Сообщить об ошибке
Расскажите, что не так с этой карточкой — проверим и поправим.
Добавлен:
Поставщик
Москва · поставки продукции для систем автоматизации
10 товаровОтвет ~2 чБыл в сети 15.04.2014
Инструкция по эксплуатации
Входное номинальное напряжение однофазное 220В, частота 50/60 Гц.
Допустимый диапазон напряжений 170В - 240В.
Выходное напряжение трехфазное 220В, 0 – 220В.
Частота 0,1 – 400Гц.
Режим управления – преобразование напряжение - частота.
Выходная мощность 0,4 кВт
Выходной Ток 2,5 А
Перегрузочная способность (60 с) 3,75 А
Вес 1 кг.
Габариты (мм):
Диапазон выходной частоты 0,1 – 400Гц
Точность установки задания частоты при цифровой настройке 0,1Гц, при аналоговой 0,1% максимальной выходной частоты.
Точность индикации выходной частоты 0,1Гц
Задание точки изгиба кривой напряжение-частота для соответствия различным нагрузочным режимам
Регулировка момента осуществляется увеличением тока двигателя для увеличения момента в зависимости от условий нагрузки
Шесть многофункциональных входов, реализация таких функций, как: задание 15
предустановленных скоростей, работа по программе, 4 значения рампы увеличения /
уменьшения скорости, функция электронного потенциометра (MOP), аварийный останов и
другие функции.
Два многофункциональных выхода, реализация таких функций, как индикация работы,
счетчик, таймер, достижение нулевой скорости, работа по программе и авария.
Настройка 4 варианта времен ускорения / замедления может быть задано в диапазоне 0 - 999.9 сек.
Встроенный ПИД-регулятор
Протокол связи MODBUS (порт RS485)
Настройка частоты с помощью потенциометра панели управления 0 – 10В, 4 – 20 мА, с помощью протокола связиRS485 и настройка с помощью электронного потенциометра МОР (UP/DOWN)
Управление скоростью вращения по управляющей программе, записанной в преобразователе.
Защита от перегрузок 150% в течение 1 минуты
Для защиты от импульсных перенапряжений сети необходимо установить сетевой дроссель (уровень срабатывания защиты от перенапряжения в звене постоянного тока может быть скорректирован пользователем)
Уровень срабатывания защиты от пониженного напряжения может быть скорректирован пользователем
Защита от перегрева и блокировка параметров от несанкционированной настройки
Принудительное воздушное охлаждение
Класс защиты IP 20
Место монтажа В зависимости от загрязненности помещения
Входное номинальное напряжение однофазное 220В, частота 50/60 Гц.
Допустимый диапазон напряжений 170В - 240В.
Выходное напряжение трехфазное 220В, 0 – 220В.
Частота 0,1 – 400Гц.
Режим управления – преобразование напряжение - частота.
Выходная мощность 0,4 кВт
Выходной Ток 2,5 А
Перегрузочная способность (60 с) 3,75 А
Вес 1 кг.
Габариты (мм):
W Ширина 85, W1 Ширина1 74H Высота 141.5, H1 Высота1 130.5D Глубина 113D1 Длина ручки потенциометра 10 ммХарактеристики управления
Диапазон выходной частоты 0,1 – 400Гц
Точность установки задания частоты при цифровой настройке 0,1Гц, при аналоговой 0,1% максимальной выходной частоты.
Точность индикации выходной частоты 0,1Гц
Задание точки изгиба кривой напряжение-частота для соответствия различным нагрузочным режимам
Регулировка момента осуществляется увеличением тока двигателя для увеличения момента в зависимости от условий нагрузки
Шесть многофункциональных входов, реализация таких функций, как: задание 15
предустановленных скоростей, работа по программе, 4 значения рампы увеличения /
уменьшения скорости, функция электронного потенциометра (MOP), аварийный останов и
другие функции.
Два многофункциональных выхода, реализация таких функций, как индикация работы,
счетчик, таймер, достижение нулевой скорости, работа по программе и авария.
Настройка 4 варианта времен ускорения / замедления может быть задано в диапазоне 0 - 999.9 сек.
Встроенный ПИД-регулятор
Протокол связи MODBUS (порт RS485)
Настройка частоты с помощью потенциометра панели управления 0 – 10В, 4 – 20 мА, с помощью протокола связиRS485 и настройка с помощью электронного потенциометра МОР (UP/DOWN)
Управление скоростью вращения по управляющей программе, записанной в преобразователе.
Защита от перегрузок 150% в течение 1 минуты
Для защиты от импульсных перенапряжений сети необходимо установить сетевой дроссель (уровень срабатывания защиты от перенапряжения в звене постоянного тока может быть скорректирован пользователем)
Уровень срабатывания защиты от пониженного напряжения может быть скорректирован пользователем
Защита от перегрева и блокировка параметров от несанкционированной настройки
Принудительное воздушное охлаждение
Класс защиты IP 20
Место монтажа В зависимости от загрязненности помещения
