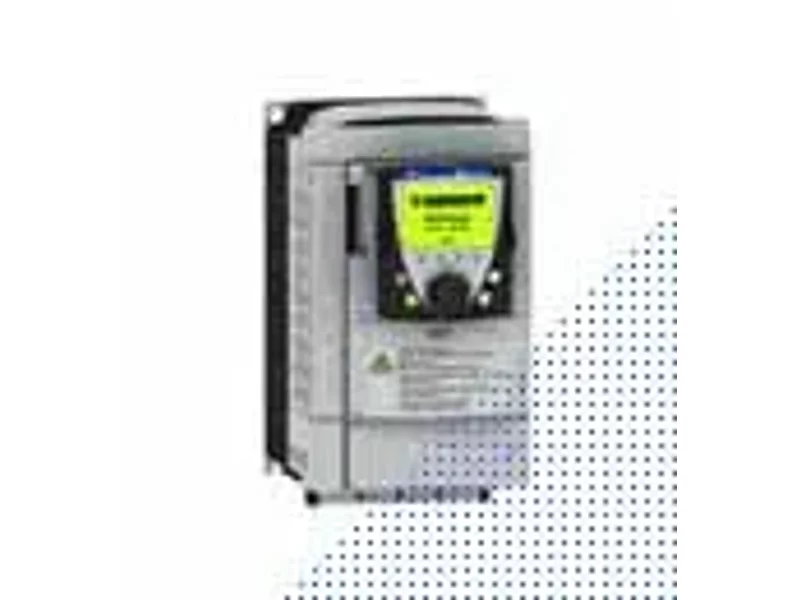

Преобразователь частоты Altivar 71 1.5КВТ 240B б/терм | ATV71HU15M3Z Schneider E

Серия преобразователей частоты Altivar 71 предназначена для двигателей мощностью от 0,37 до 500 кВт с тремя типами сетевого питания:
- однофазное 200 − 240 В от 0,37 до 5,5 кВт;
- трехфазное 200 − 240 В от 0,37 до 75 кВт;
- трехфазное 380 − 480 В от 0,75 до 500 кВт.
Преобразователь частоты Altivar 71 имеет встроенные протоколы Modbus и CANopen, а также значительные функциональные возможности. Функциональность преобразователя может быть увеличена с помощью дополнительных карт расширения входов-выходов, коммуникационных карт и интерфейсных карт датчика обратной связи по скорости.
Вся серия ПЧ соответствует международным стандартам МЭК/EN 61800-5-1, МЭК/EN 61800-2, МЭК/EN 61800-3, имеет сертификаты e, UL, CSA, DNV, C-Tick, NOM 117, ГОСT и отвечает директивам по защите окружающей среды (RoHS, WEEE и т.д.).
Преобразователь частоты Altivar 71 включается в цепь безопасности производственных установок. Он обладает защитной функцией блокировки ПЧ, исключающей несанкционированный пуск двигателя. Эта функция соответствует стандартам по машинам EN 954-1 категории 3, электрическим установкам МЭК/EN 61508 SIL2 и проектированию силовых электроприводов МЭК/EN 61800-5-2
Преобразователь частоты Altivar 71 был разработан с учетом оптимизации размеров защитных оболочек (шкафов, кожухов и т.д.):
температура окружающей среды в шкафу:
- 50 °C без уменьшения мощности;
- до 60 °C при использовании вентиляционного комплекта для карты управления VW3 A9 4pp в зависимости от типоразмера и при уменьшении, в случае необходимости, выходного тока.
- установка вплотную друг к другу.
Возможна настенная установка в соответствии с нормативом NEMA типа 1 с помощью комплекта VW3 A9 2pp для исполнения IP 21 или VW3 A9 1pp для IP 31.
Преобразователь частоты Altivar 71 поставляется с выносным графическим терминалом, который оснащен:
- навигационной ручкой, обеспечивающей простой и быстрый доступ к меню прокрутки;
- графическим экраном с текстовым отображением на 8 строках по 24 символа;
- развитыми функциями отображения, обеспечивающими легкий доступ к самым сложным функциям;
- экранами индикации, меню и параметрами, которые могут быть индивидуализированы для пользователя или механизма;
- справочной системой;
- функцией сохранения и пересылки конфигураций (могут быть сохранены 4 конфигурации);
- разъемами для многоточечной связи с несколькими ПЧ;
- интерфейсом на 6 языках (английском, испанском, итальянском, китайском, немецком, французском). Есть возможность перезаписи других языков.
Преобразователи Altivar 71 мощностью до 15 кВт могут поставляться на заказ со встроенным терминалом с семисегментными индикаторами.
Программное обеспечение PowerSuite 3 позволяет конфигурировать, настраивать и налаживать Altivar 71, как и все другие устройства приводной техники Telemecanique. Оно может использоваться при прямом подключении, через Ethernet, с помощью модема или по беспроводной технологии Bluetooth.
Макроконфигурация
Преобразователь частоты Altivar 71 обеспечивает простое и быстрое программирование с использованием макроконфигураций, соответствующих различным видам применения:
пуск-остановка, подъемно-транспортное оборудование, механизмы общего назначения, подключение к коммуникационным сетям, ПИД-регулятор, режим "ведущий-ведомый". При этом любая из конфигураций остается полностью модифицируемой.
