Ремонтный комплект для модернизации регуляторов серии РД-64,80

Ремонтный комплект предназначен для модернизации регуляторов давления типа РД с номинальным диаметром DN=50, 80, 100 мм, и номинальным давлением PN=64, 80 кгс/см2. В результате монтажа ремкомплекта увеличивается пропускная способность регулятора более чем на 40%. Установка нового задатчика (входит в ремкомплект) существенно увеличивает диапазон выходного давления, исключает выбросы газа в атмосферу, делает работу регулятора более плавной.

Установка ремкомплекта включает в себя: замену всех основных деталей, в том числе и уплотнителей (прокладки, резиновые кольца).

Все детали и сборочные единицы изготовлены из высококачественных материалов и прошли проверку на заводе-изготовителе.

Комплект монтажных частей разбит на исполнения, каждое исполнение соответствует определенному типоразмеру регулятора.

Использование по назначению :
Для проведения монтажных работ могут допускаться лица, изучившие настоящую инструкцию, руководство по эксплуатации на регулятор давления Са2.573.011РЭ и прошедшие необходимый инструктаж.

Требования безопасности по СТО 311.006 раздел 2 × 4 ПБ 03-576-03.

Схема установки, с обозначением позиций деталей, показаны на рисунках 1 × 2. Все детали, перед установкой, и сопрягаемые с ними поверхности, должны быть очищены от пыли и грязи. Посадочные места резиновых колец, резиновые кольца и наружная поверхность Клапана Са7.140.082, перед их установкой, должны быть промазаны тонким слоем смазкой ЦИАТИМ-221 ГОСТ 6267-74. Порядок разборки регулятора давления описан в руководстве по эксплуатации Са2.573.011РЭ. Порядок установки ремкомплекта по рисунку 1:

установить на шток 19 резиновые кольца 21 и кольцо 20; установить диски 11 и мембрану 9, стопорную шайбу 18, закрепить все установленные детали гайкой 17, с последующей фиксацией гаки от самопроизвольного откручивания стопорной шайбой 18; в корпус регулятора 2 установить седла 6 (с установленным кольцом 5 (кольцо клеить клеем 88 СА ТУ 38.1051760-89)) и 3 (с установленным кольцом 30) с прокладками 26, прокладки перед установкой обильно смочить в трансформаторном масле ТК ГОСТ 982-80; в корпус мембранного привода 7 установить кольцо 22, втулку 8 и фланец 24а, далее фланец закрепить винтами с шайбами 23 × 24; на корпус регулятора 2 установить корпус мембранного привода 7, установить собранный шток в корпус мембранного привода; канал штока заполнить трансформаторным маслом ТК ГОСТ 982-80, установить пробку 15 с прокладкой 16, установить указатель 14; на нижний конец штока 19 установить втулку 27, далее клапан 4 и гайку 28, гайку закрутить до упора после чего отпустить на четверть оборота и зашплинтовать шплинтом 29; проверить ход штока регулятора, он должен быть плавным без рывков и заеданий. на клапан 4 установить кольцо 31, пружину 32 и кольцо 33, далее установить нижнюю крышку 1 с прокладкой 25, на нижнюю крышку установить пробку 34 с прокладкой 35; установить и зафиксировать на корпусе мембранного привода 7 верхнюю крышку 10, затем установить корпус указателя 12 с прокладкой 13;
Порядок установки ремкомплекта по рисунку 2:

установить в корпус мембранного привода 7 штуцер 41; на регулятор перепада РПО 57 установить кронштейн 60, зафиксировать винтами 59 и шайбами 58, установить 2 проходника 56 на боковую и заднюю часть регулятора перепада, установить штуцер 48, вентиль 49, штуцер 52, ниппель 44 и гайку 43; установить на верхнюю крышку кронштейн 60 с установленными на нем деталями по предыдущему пункту; на верхнюю крышку установить штуцер 54 и тройник 53, на тройник установить вентиль 49, штуцер 52, ниппель 44 и гайку 43; на верхнюю крышку установить штуцер 48, вентиль 49, втулку 50 и манометр 46 с прокладкой 45; на крестовину 47 установить манометр 46 с прокладкой 45, ниппель 44 и гайку 43, с помощью трубки 42 закрепить ее на регуляторе; соединить с помощью трубок 51 × 55 необходимые составные части регулятора, как показано на рисунке 2.
После сборки регулятора, методом обмыливания, места уплотнений испытать на герметичность условным давлением воздуха Ру. Утечка воздуха не допускается. ЗАПРЕЩАЕТСЯ: использовать комплект монтажных частей при рабочем давлении свыше 8,0 МПа (80 кгс/см2); производить монтажные работы при наличии давления в системе.

Рис.1

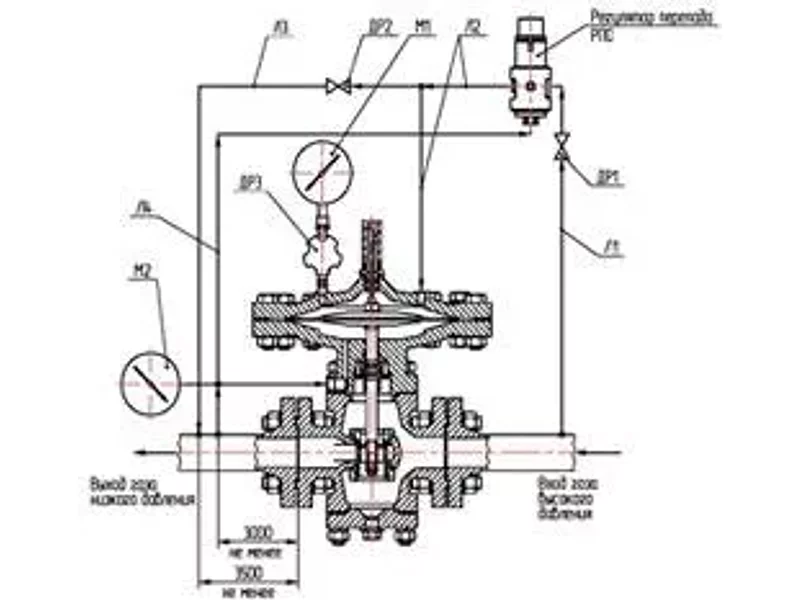

Рис.2
