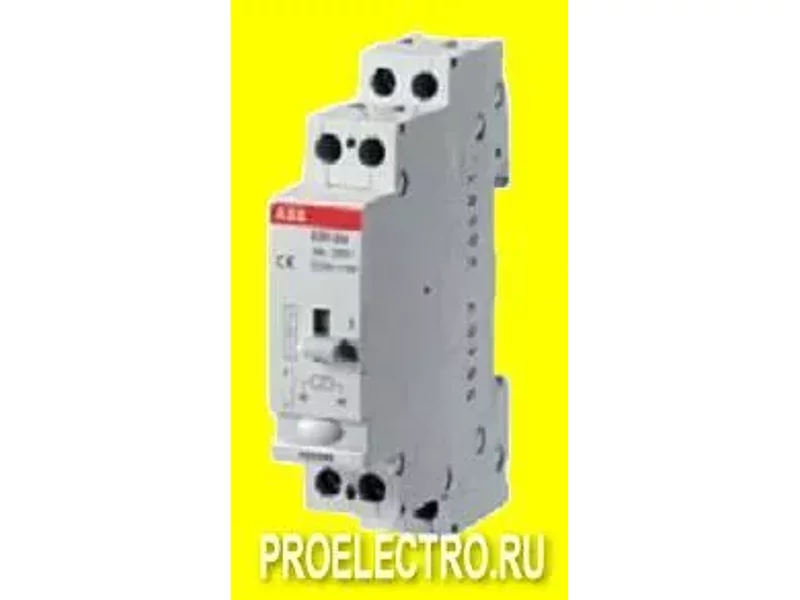

Электромеханическое реле E256.2-24 | ELCE256/2-24 | ABB

Электромеханические блокировочные реле E 250 | ABB, Швейцария |
Электромеханические блокировочные реле серии E 250 замыкают и размыкают свои контакты при каждом импульсе, посланном на катушку управления замыкающим контактом кнопочного выключателя. Эти реле фирмы ABB используются для управления освещением из разных точек. Имеются различные исполнения в зависимости от питающего напряжения и набора контактов. Реле серии E 250 выпускаются в 1-полюсном и 2-полюсном исполнении. Объединяя их, можно получить 3- полюсные и 4- полюсные устройства. Реле E257C выпускаются с вспомогательными контактами для подключения кнопки перевода контактов реле в исходное положение (ВКЛ. и ОТКЛ.). С помощью одной кнопки можно управлять группой реле, объединенных при помощи соответствующего группового модуля. Реле ABB оснащены также ручным приводом и сигнализацией положения контактов.
Технические характеристики:
Номинальная нагрузка, А: 16, 16/32
Количество полюсов: 1, 2, 3, 4
Рабочий диапазон (% от Un), [%]: 90-110
Потребляемая мощность переменного тока:
- при удержании, ВА: 11, 11/11.5, 11/14.5
- при переключении, ВА: 14.5, 14.5/16.5, 11/14.5
Потребляемая мощность постоянного тока, Вт: 7.5, 7.5/8, 7.5/2
Длительность импульса:
- минимальная (при Un) с: 0.05
- минимальная (на уровне 90% Un), с: 0.1
Минимальный интервал следования импульсов, с: 0.15
Максимальное число импульсов за 1 минуту: 250
Износостойкость (число срабатываний):
- электрическая (кат. применения AC-1 при полной нагрузке) не менее 300000
- механическая 2000000
