Реле напряжения. Реле напряжения однофазные РН-101 и РН-111

РН-101

РН-111

Однофазные реле напряжения РН-101 и РН-111 предназначены для защиты однофазной нагрузки от недопустимых колебаний сетевого напряжения. Имеют широкий диапазон регулировок, в том числе регулировку задержки включения для защиты холодильного, компрессорного и кондиционерного оборудования.

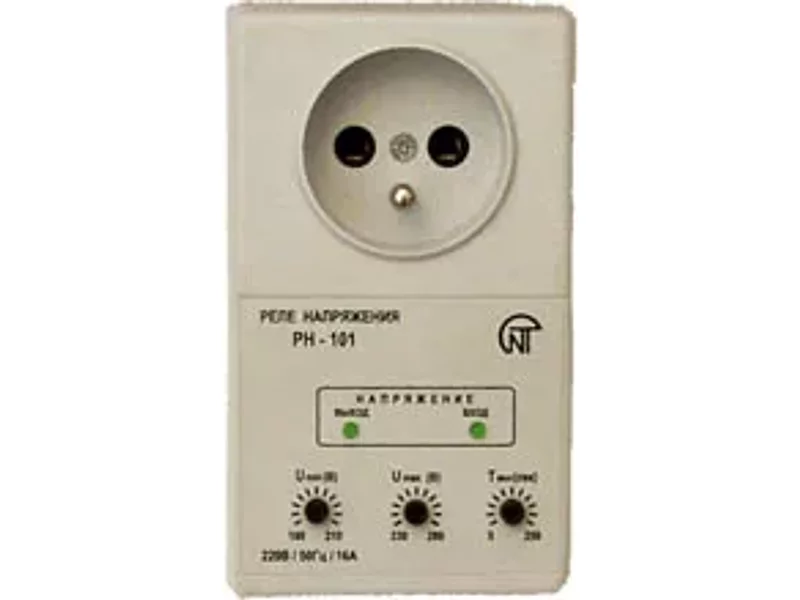

Однофазное реле напряжения РН-101
Однофазное реле напряжения РН-101 является по сути самостоятельным коммутационным аппаратом. Включается непосредственно в сетевую розетку, а нагрузка включается в розеточный разъем реле. Защищает нагрузку мощностью до 3,5 кВт (до 16 А) от недопустимых колебаний напряжения в сети.

Имеет три независимые регулировки:

порог срабатывания по минимальному напряжению (160–210 В); порог срабатывания по максимальному напряжению (230–280В); время автоматического повторного включения (5–900 сек).

Для исключения излишнего срабатывания реле при незначительных и/или кратковременных посадках напряжения предусмотрена фиксированная временная задержка при срабатывании по минимальному напряжению.

Реле имеет световую индикацию наличия напряжения в сети и наличия напряжения на выходе реле.

Однофазное реле напряжения РН-111
Имеет все функции реле напряжения РН-101, но выполнено в корпусе с креплением на стандартную DIN-рейку.

Защищает потребителей любой мощности:

при мощности нагрузки до 3,5 кВт (до 16 А) отключение производится непосредственно выходными контактами реле, включенными в разрыв питания нагрузки; при мощности, превышающей 3,5 кВт (16 А) отключение производится магнитным пускателем соответствующей мощности (МП в комплект не входит), в разрыв питания катушки которого включены выходные контакты реле

Во всех реле напряжения коэффициент возврата (гистерезис) около 5В. Диапазон работоспособности наших реле напряжения — 30-150% от номинального напряжения. При глубоких посадках, а также при резком повышении напряжения автоматически вводится ускорение срабатывания реле. Реле напряжения обеспечивают автоматическое включение нагрузки после восстановления параметров напряжения с определенной выдержкой времени. Реле напряжения малогабаритны и имеют небольшой вес.

Могут применяться как самостоятельные коммутационные аппараты, так и управляющие другими коммутационными аппаратами, например, магнитными пускателями.
