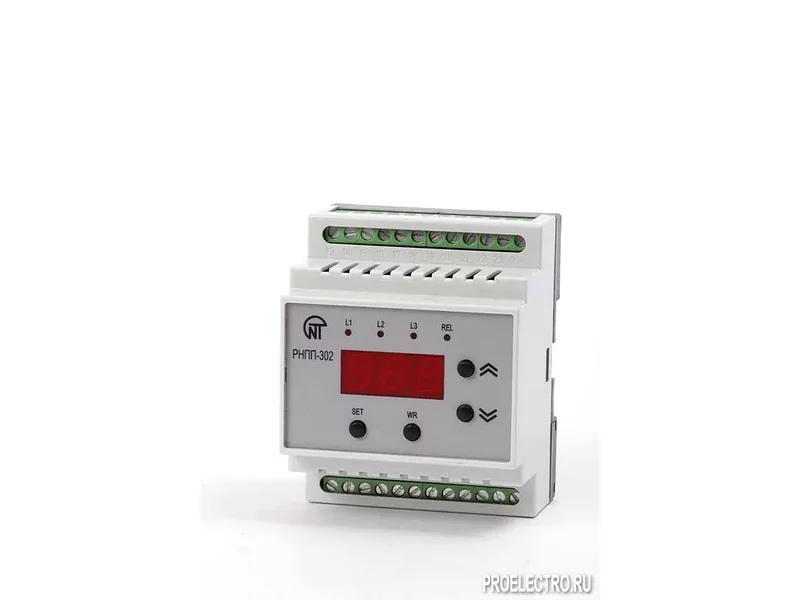

Реле напряжения РНПП-302

Предназначено для постоянного контроля уровня допустимого напряжения, обрыва, слипания, нарушения правильной последовательности, перекоса фаз в цепях переменного напряжения 220/380 В или 230/400 В, 50 Гц и отключения нагрузки в случае наступления аварийных ситуаций. Реле осуществляет измерение действующих значений фазных (линейных) напряжений, в сетях с глухозаземлённой или изолированной нейтралью и управляет катушкой внешнего магнитного пускателя (МП), коммутирующего цепь питания нагрузки. Реле следит за состоянием силовых контактов МП до и после включения нагрузки, контролируя их исправность (подгорание или слипание). Реле осуществляет повторное автоматическое включение после устранения причины аварии, вызвавшей отключение, через время, заданное пользователем.

Реле может работать в четырёх независимых режимах:

- реле минимального напряжения;

- реле максимального напряжения;

- реле полного напряжения;

- реле контроля пускателя (контроль уровней напряжения выключен).

Реле РНПП-302 индицирует действующее значение фазного (линейного) напряжения, аварию напряжения, состояние выходного реле (включено/выключено) и тип аварии.
