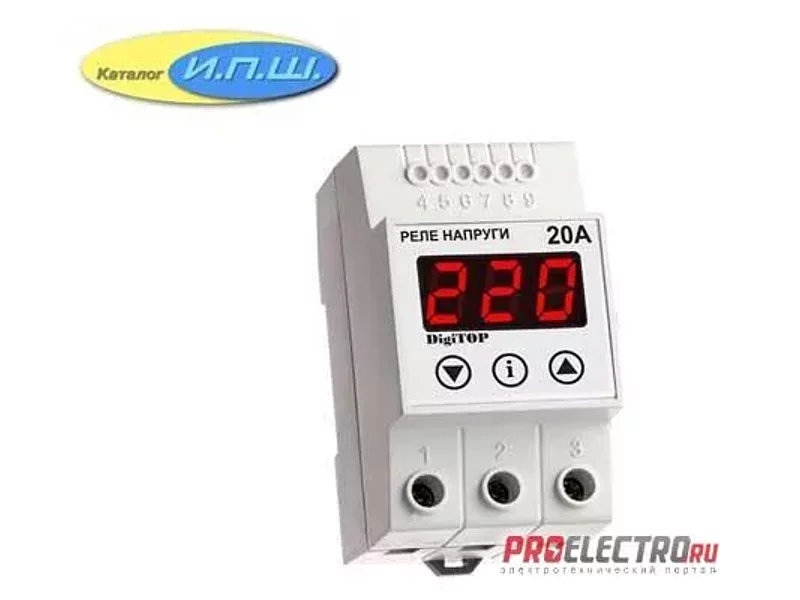

Реле напряжения Vp-20A DigiTOP
В наличии
Цена от
1,322 ₽/ шт
Цена актуальна на 26.07.2012
Добавлен:
Поставщик
Москва · НАША ПОЧТА: info@promelectrica
13,637 товаровОтвет ~2 чБыл в сети 23.05.2014
Цифровое реле напряжения V-protector (далее прибор) предназначено для
автоматического отключения подключенной через него нагрузки, если значение
напряжения в электросети выйдет за допустимые пределы.
Прибор управляется микроконтроллером, который анализирует напряжение в
электросети и отображает текущее действующее значение напряжения. Коммутация
нагрузки осуществляется электромагнитным реле.
Допустимые пределы отключения и задержка времени включения устанавливаются
пользователем с помощью кнопок. Значения сохраняются в энергонезависимой памяти.
Технические характеристики
1. Напряжение на входе прибора 0-400 Вольт
2. Индицируемое напряжение 50-400 Вольт
3. Максимальный ток на контактах Vp-6A 6A (250В) / (60 сек)
Vp-10A 10A (250В) / (60 сек)
Vp-10Aш 10А (250В) / (60 сек)
Vp-10Acy 10А (250В) / (60 сек)
4. Время выключения по верхнему пределу 0,02 сек
5. Время отключения по нижнему пределу 1 сек (120-170В)
0,02 сек (<120В)
6. Погрешность вольтметра не более 5 Вольт
7. Степень защиты прибора IP20
Устанавливаемые пользователем параметры
1. Нижний предел отключения (шаг 1В) 120-200В (170В)
2. Верхний предел отключения (шаг 1 В) 210-270В (250В)
3. Время задержки включения (шаг 5 сек) 5-600 сек (15 сек)
Работоспособность и долговечность бытовой электротехники зависят от качества получаемой электроэнергии. Как правило, к выходу из строя электронной техники, будь то холодильники, телевизоры или стиральные машины, приводит повышение напряжения выше допустимых пределов. Наиболее опасно длительное повышение напряжения выше допустимой отметки. При этом выходят из строя блоки питания электронной техники, перегреваются обмотки электродвигателей, нередко происходит возгорание.
Как правило импортная техника более чувствительна к броскам напряжения в сети, нежели российская. Это объясняется тем, что импортные приборы рассчитаны на эксплуатацию при отклонениях питающего напряжения от 198 до 242 В (220В +/-10 %), а отечественные - по российскому стандарту от 187 до 253 В (220В +/-15 %).
К большому сожалению, предельные режимы в электрических сетях иногда значительно превышают нормативные, когда сетевое напряжение может падать ниже 180 В и повышаться до 240-250 В. Об этом погут поведать многие члены дачных товариществ, давно 'переросших' проектное потребление электроэнергии. Но и более благополучные сети не застрахованы от аварий, повергающих население в шок и трепет. Слишком уж часто приходится слышать о случаях 'массовых выжиганий' холодильников и прочего добра в зоне действия аварийной подстанции.
Наибольшей опасности при бросках напряжения подвержены электронная техника. Электроника выходит из строя быстрее, чем электродвигатель стиральной машины или компрессора. К примеру, для гарантированного выхода из строя современного импульсного блока питания достаточно времени действия одной полуволны запредельного напряжения, т.е. менее сотой доли секунды.
Кратковременные скачки напряжения представляют меньшую угрозу, чем длительное повышение, поскольку действуют весьма короткое время. Речь идёт о скачках, вызванных ударами молнии или коммутационными процессами. К тому-же защиту именно от таких неприятностей как правило имеет вся современная электроника. При длительном повышении напряжения такая защита бессильна. В сетях, где напряжение часто не соответствует номинальному, отклонения превышают допустимые значения и поэтому вероятность отказов техники значительно выше.
Наиболее опасные ситуации создаются, когда в одной сети подстанции соседствуют как рядовые потребители, так и энергоёмкие объекты промышленности. В таком случае коммутационные броски напряжения могут возникать при включении и отключении электроустановок завода или котельной. Низкая квалификация обслуживающего персонала электрических сетей тоже не редкость. Если незадачливый электрик случайно отключит нейтральный провод, то напряжение в розетках многих и многих граждан может вырасти вплоть до 380 В, и такие случаи известны.
В сельских сетях опасные аварии возникают при падениях деревьев на электрические провода. Даже сильные порывы ветра могут раскачивать провода до их касания и расплавления.
Для защиты компьютеров, аудио- и видео-аппаратуры часто применяют т.н. сетевые фильтры. «Пилоты» сглаживают небольшие по продолжительности колебания напряжения (например, от грозы), но не спасают от более продолжительных бросков.
Для защиты от бросков напряжения бытовой электротехники повышенной мощности применяют семисторные стабилизаторы. Стабилизаторы механического (автотрансформаторного) типа не предназначены для защиты от резких бросков напряжения. Встроенный электромотор не достаточно быстро выводит напряжение на уровень 220В.
Устройства защитного отключения (УЗО) предназначены для защиты людей, а не электротехники. Однако УЗО в сочетании с датчиком превышения напряжения (ДПН) обеспечивают как защиту людей от поражения электрическим током, так и защиту БЭП от бросков напряжения в питающей сети.
Реле-ограничители подаваемого на БЭП напряжения защищают от бросков в питающей сети, но мало распространены на российском рынке.
Эффективную защиту электрических приборов обеспечивают некоторые марки (но не все!) источников бесперебойного питания (ИБП), но они довольно дороги при ограниченном ресурсе службы аккумуляторных батарей.
