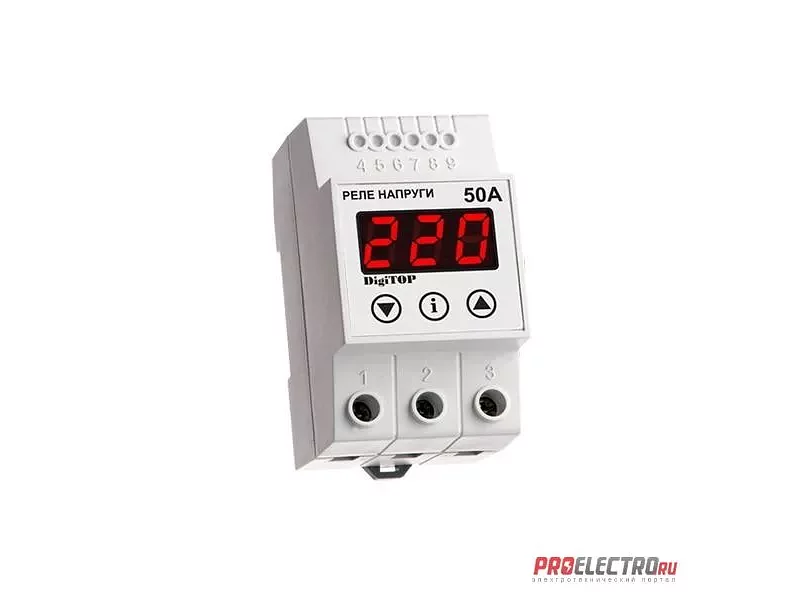

V-PROTECTOR 50A. ЦИФРОВОЕ РЕЛЕ НАПРЯЖЕНИЯ.

НАЗНАЧЕНИЕ И ПРИНЦИП РАБОТЫ:
  Цифровое реле напряжения Vp 50А (далее - прибор) предназначено для автоматического отключения подключенной через него нагрузки, если значение напряжения в электросети выйдет за допустимые пределы.
   Прибор управляется микроконтроллером, который анализирует напряжение в электросети и отображает его текущее действующее значение на цифровом индикаторе. Коммутация нагрузки осуществляется электромагнитным реле.
   Допустимые пределы отключения и время задержки включения устанавливаются пользователем с помощью кнопок. Значения сохраняются в энергонезависимой памяти.

 ЦЕНА ОТ 5 ШТУК ПО 1700,00 руб.
 ЗАКАЗАТЬ ОНЛАЙН НА: www.yato-tools.ru

УСТАНАВЛИВАЕМЫЕ ПОЛЬЗОВАТЕЛЕМ ПАРАМЕТРЫ:
1. Нижний предел отключения                   (шаг 1В) 120-200(170В)
2. Верхний предел отключения                 (шаг 1В) 210-270(250В)
3. Время задержки включения                    (шаг 5 сек) 5-600 сек (15 сек)

Основные характеристики:
Производитель                 DigiTOP
Страна производитель    Украина

Дополнительные характеристики:
Макс. ток контактов реле                          50A
Напряжение на входе прибора                      0-400 В
Измеряемое напряжение                              100-400 В
Время отключения по верхнему пределу     0.02 сек
Время отключения по нижнему пределу      1 сек (120-170В) 0,02 сек ( < 120В)
Погрешность вольтметра                         не более 5 В
Степень защиты прибора                          Ip20

ПОРЯДОК МОНТАЖАЦИФРОВОГО РЕЛЕ НАПРЯЖЕНИЯ V-PROTECTOR 50А:
Установите прибор на DIN-рейку шириной 35мм. Подключите провода в соответствии со схемой.Сечение проводов должно соответствовать максимальному току нагрузки. Для защиты от перегрузок и короткого замыкания перед прибором необходимо установить автоматический выключатель с током отключения не более  75% от максимального тока реле напряжения. При использовании многожильного провода для подключения, необходимо применять кабельные наконечники, чтобы не повредить жилы при обжатии винтом в клемме.

ПОРЯДОК ЭКСПЛУАТАЦИИ ЦИФРОВОГО РЕЛЕ НАПРЯЖЕНИЯ V-PROTECTOR 50А:
При подаче напряжения на прибор, индикатор покажет действующее значение напряжения в сети и будет мигать. Мигание индикатора означает, что напряжение на выходе прибора отсутствует. Если напряжение в сети находится в установленном диапазоне (170-250В), через 15 секунд произойдет включение нагрузки и индикатор перестанет мигать. Если напряжение не в установленном диапазоне (меньше 170В или больше 250В), нагрузка к сети не подключится до тех пор, пока напряжение не придет в норму. Для изменения параметров, заданных по умолчанию, необходимо нажать соответствующую кнопку. Кнопки расположены на передней панели ниже цифрового индикатора. При кратковременном нажатии на кнопку в низ прибор покажет Нижний предел отключения.При удержании более 5 секунд прибор перейдет в режим установки Нижнего предела(будет мигать точка в правом нижнем углу индикатора). При кратковременном нажатии на кнопку в верх прибор покажет Верхний предел отключения. При удержании более 5 секунд прибор перейдет в режим установки Верхнего предела (будет мигать точка в правом нижнем углу индикатора). При кратковременном нажатии на обе кнопки прибор покажет Время задержки включения. При удержании более 5 секунд прибор перейдет в режим установки Времени задержки (будет мигать точка в правом нижнем углу индикатора). Время отображается в секундах. Шаг установки времени 5 секунд. Далее кнопками значение устанавливаемого параметра можно увеличить или уменьшить. Из режима установок прибор выходит автоматически через 10 секунд после последнего нажатия кнопки. Изменяемые параметры сохраняются в энергонезависимой памяти прибора. Для холодильников и систем, в которых присутствуют компрессоры малой мощности, значение параметра Время задержки включения необходимо устанавливать не менее 300 сек.(5 мин). Возможна калибровка показаний вольтметра с помощью кнопок. Для этого необходимо при отключенном приборе нажать обе кнопки и подать напряжение. Будут мигать 3 точки. Далее кнопками можно выставить нужное значение. После установки отключить и подать вновь напряжение. Прибор запоминает значение напряжения, вызвавшего последнее срабатывание. На индикатор это значение можно вывести нажатием кнопки. В процессе эксплуатации необходимо контролировать крепление прибора на DIN-рейке, состояние электрических соединений, а также удалять пыль с клеммных колодок. Данный прибор имеет встроенную защиту от внутреннего перегрева. Если температура внутри корпуса прибора превысит 100 °С, произойдет аварийное отключение нагрузки и на индикаторе высветится бегущая надпись “ПЕРЕГРЕВ”. Переход в рабочий режим произойдет после снижения температуры до 60 °С.

ВОЗМОЖНЫЕ ПРИЧИНЫ ПЕРЕГРЕВА И СПОСОБЫ ИХ УСТРАНЕНИЯ:
- длительное превышение максимального тока нагрузки.
Необходимо уменьшить нагрузку или заменить прибор на более
мощный.
- плохой контакт в клеммном соединении.
Необходимо проверить затяжку винтов клеммного соединения.

МЕРЫ БЕЗОПАСНОСТИ:
По способу защиты от поражения электрическим током прибор соответствует классу 2 по ГОСТ 12.2.007-75. В приборе используется опасное для жизни напряжение - Не подключать прибор в раскрытом состоянии!!! Монтаж и техническое обслуживание прибора должны производиться квалифицированными специалистами, изучившими настоящее руководство по эксплуатации. При эксплуатации и техобслуживании необходимо придерживаться требованиям ГОСТ 12.3.019-80, «Правила технической эксплуатации электроустановок пользователей» и «Правил техники безопасности при
эксплуатации электроустановок пользователей». На прибор получен Сертификат Соответствия, выданный органом по сертификации продукции и услуг ГП “Донецкстандартметрология”. Реле защиты от перепадов напряжения соответствует требованиям ГОСТ 12.2.007.0-75; ТУ 33.2-34960336-001:2011. Сертификат УкрСЕПРО
№UA1.029.0069564-11

УСЛОВИЯ ХРАНЕНИЯ, ТРАНСПОРТИРОВАНИЯ И ЭКСПЛУАТАЦИИ ЦИФРОВОГО РЕЛЕ НАПРЯЖЕНИЯ V-PROTECTOR 50А:
Условия хранения - «С» по ГОСТ 15150 - закрытые или другие неотапливаемые помещения с естественной вентиляцией. Климатические факторы условий хранения:
Температура воздуха: -50°С... +40°С. Относительная среднегодовая влажность: 75% при+15°С.
   Условия транспортирования в части воздействия механических
факторов «С» по ГОСТ23216. Прибор работоспособен при любом расположении в пространстве.
   Прибор не предназначен для эксплуатации в условиях тряски и ударов, а также во взрывоопасных помещениях. Не допускается попадание влаги на входные контакты клеммных блоков и внутренние электроэлементы прибора. Запрещается использование его в агрессивных средах с содержанием в атмосфере кислот, щелочей, масел и т.п. Нормальная работа прибора гарантируется при температуре воздуха, окружающей корпус прибора, от +5°C до +50°C и относительной влажности от 30 до 80%. Срок эксплуатации реле напряжения - 10 лет (не менее 30 000 циклов включения-выключения при коммутации активной нагрузки). Реле напряжения утилизации не подлежат.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА КОМПАНИИ DIGITOP:
Гарантийный срок эксплуатации прибора - 5 лет. Дата изготовления указывается на стикере на корпусе прибора. В течение гарантийного срока эксплуатации изготовитель производит ремонт прибора в случае выхода его из строя при соблюдении потребителем правил хранения, подключения, и эксплуатации. Гарантийное обслуживание прибора осуществляется при наличии отметки торгующей организации.

ПРИБОР НЕ ПОДЛЕЖИТ ГАРАНТИЙНОМУ ОБСЛУЖИВАНИЮ В СЛЕДУЮЩИХ СЛУЧАЯХ:
1. Истек гарантийный срок хранения или эксплуатации.
2. Условия эксплуатации и электрическая схема подключения не соответствуют “Инструкции по эксплуатации”, прилагаемой к прибору.
3. Самостоятельный ремонт пользователем.
4. Наличие следов механических повреждений (нарушение пломбирования, нетоварный вид, подгорание силовых клемм с внешней стороны).
5. Наличие следов воздействия влаги, попадания посторонних предметов, пыли, грязи внутрь прибора (в т.ч. насекомых).
6. Удара молнии, пожара, затопления, отсутствие вентиляции и других причин, находящихся вне контроля производителя.
