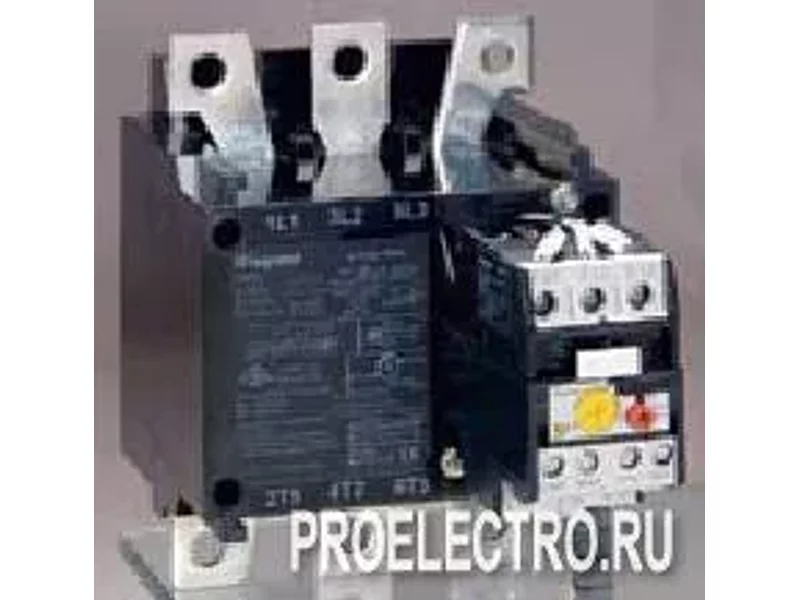

Тепловое реле RTX-2 140-190А | арт. 29485 | Legrand

Тепловые реле серии RTX | Legrand, Франция |
Безопасные и простые в эксплуатации реле RTX созданы для обеспечения эффективной защиты от обычных симметричных перегрузок, обрыва фаз и превышения длительности пуска.
Характеристики главной цепи:
Класс: 10A
Диапазон изменения уставки, A: 0,65-40; 24-110; 63-190; 120-400
Номинальное напряжение изоляции, U: 690В (RTX-1 для контакторов СТХ 9-40А), 1000В
Диапазон частоты, Гц: 0-400
Характеристики цепи управления:
Номинальное напряжение изоляции, Ui: 690В
Номинальный тепловой ток Ith: 10А
Номинальное напряжение и ток:
AC-15 – Ue-Ie (В – A): 110/120 – 3; 220/240 – 2; 380/415 – 1; 480/500 – 0.8; 660/690 – 0.3
DC-13 – Ue-Ie (В – A): 24 – 2; 48 – 1.4; 110 – 0.6; 250 – 0.3; 440 – 0.1
Категория применения согласно Ul и CSA: B600 – Q600
Предохранитель gL: 10А
Сечение присоединяемых проводников: 2,5мм2
Защита от перегрузок
Защита от несимметричных перегрузок и обрыва фазы
Защита от превышения длительности пуска
Работа при окружающей температуре от -25С до +60C
Кнопка тестирования на передней панели
Индикация срабатывания
Независимые вспомогательные контакты с двойным размыканием (1 Н.О.+ 1 Н.З.)
Переключатель режимов работы:
- ручной возврат,
- ручной возврат с остановом,
- автоматический возврат с остановом,
- автоматический возврат без останова
2 типоразмера исполнения
