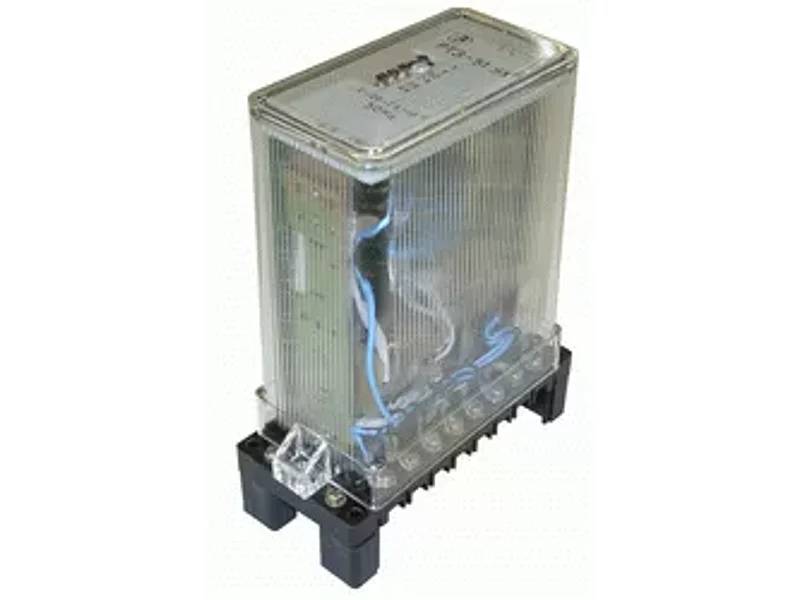

Реле тока с повышенной чувствительностью типов РТЗ 51, РТЗ 51.01

Реле тока с повышенной чувствительностью типов РТЗ 51, РТЗ 51.01 предназначено для использования совместно с трансформаторами тока нулевой последовательности в качестве органа, реагирующего на ток нулевой последовательности в схемах защит от замыканий на землю генераторов, двигателей и линий с малыми токами замыканий на землю и в других схемах устройств релейной защиты.

Краткая характеристика

Номинальный ток - 0,1 А. Номинальное напряжение питания

220 В постоянного тока
100 В переменного тока.

Номинальная частота - 50 или 60 Гц. Пределы регулирования тока срабатывания от 0,02 до 0,12 А. Коммутационная способность контактов реле

в цепи постоянного тока 30 Вт,
в цепи переменного тока 250 ВА при напряжении до 250 В или токе до 2,5 А.

Реле имеет один замыкающий контакт. Мощность потребляемая реле РТЗ 51

в цепи питания при номинальном напряжении не превышает:

6,5 ВА на переменном токе в длительном режиме;
7,5 ВА на переменном токе в режиме срабатывания;
10 Вт на постоянном токе

Мощность потребляемая реле РТЗ 51.01

в цепи питания при номинальном напряжении, не превышает:

1,5 ВА (Вт) - в нормальном режиме;
2,5 Ва (Вт) - в режиме срабатывания.

Мощность, потребляемая на входе реле на минимальной установке, не превышает 0,01 Ва. Реле выпускается в унифицированном корпусе "СУРА" I габарита несъемного исполнения. Реле предназначено для переднего или заднего присоединения внешних проводников только винтом. Габаритные размеры не более 66Х152Х181 мм. Масса не более 1,3 кг.
