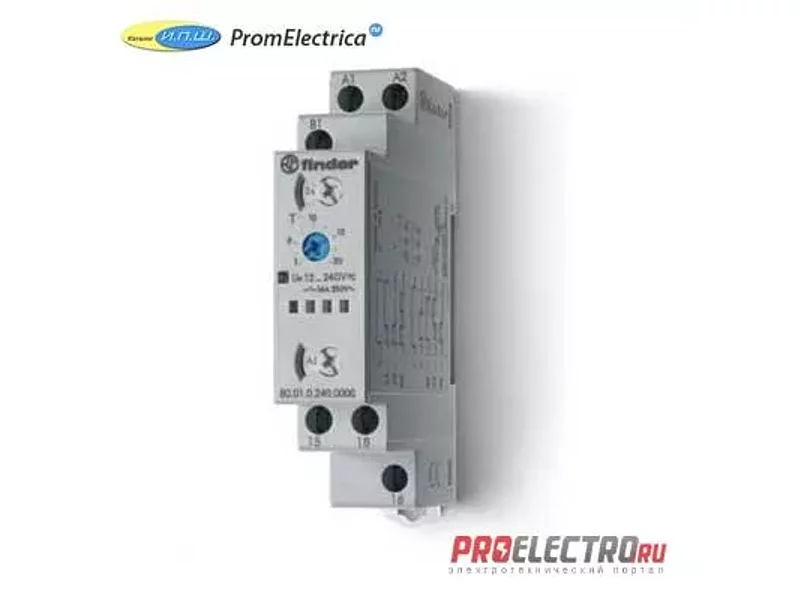

800102400000 Универсальное реле времени, от 0,05 сек до 20 час, 12-240 Вольт

Производитель: Finder
Страна производителя: Италия
Напряжение питания таймера 800102400000: 12 - 240 Вольт AC/DC
Контактная группа таймера 800102400000: 16 Ампер
Временные диапазоны: (0.1…2)c, (1…20)c, (0.1…2)min, (1…20)min, (0.1…2)h, (1…24)h

Одно- и многофункциональные таймеры
80.01 - Многофункциональный, различные типы питания
80.11 - задержка включения, один тип питания
Ширина 17.5 мм
Шесть шкал времени от 0.1с до 24ч
Мощная изоляция входа / выхода
Установка на 35-мм рейку (EN 60715)
Винтовые клеммы
“Шлиц + крест” – возможность применения отверток с плоским шлицом или крестовой головкой для монтажа, электрического подключения, настройки временного диапазона и задания функции
Новая версия с технологией ШИМ

Функции модульного таймера 800102400000 Finder
AI: Задержка включения
Питание подается на таймер. Контакт замыкаются по прошествии предустановленного времени. Сброс происходит при выключении питания.
(DI) Задержка на отключение.
Питание подается на таймер контакт замыкается немедленно. По прошествии предустановленного времени контакт возвращается в исходное положение.
(SW) Симметричный повтор цикла (начал.импульс ВКЛ).
Питание подается на таймер выходные контакты срабатывают немедленно и переключаются между положениями вкл. и выкл до тех пор пока подается питание. Соотношение 1:1 (время во вкл. состоянии = время во выкл. состоянии)
(BE) Задержка отключения с управляющим сигналом.
Электропитание постоянно подается на таймер. Выходные контакты замыкаются при подаче управляющего сигнала (S). При размыкании контактов управляющего сигнала, контакты выходного сигнала размыкаются с заданной задержкой по времени.
(CE) Задержка включения и отключения с управляющим сигналом.
Электропитание постоянно подается на таймер. Контакты управляющего сигнала (S) инициирует замыкание выходных контактов с заданной задержкой по времени. Размыкание управляющих контактов инициирует размыкание выходных контактов с той же задержкой по времени.
(DE) Интервалы по управляющему сигналу при включении.
Электропитание постоянно подается на таймер.
При кратковременном или постоянном замыкании контактов управляющего сигнала (S), выходные контакты незамедлительно замыкаются на предустановленный интервал времени.

Характеристики контактной группы таймера 800102400000
Количество контактов (конфигурация) 1 перекидной контакт (SPDT)
Номинальный ток: 16 Ампер
Максимальный пиковый ток: 30 Ампер
Номинальное напряжение: 250 Вольт AC
Максимальное напряжение: 400 Вольт AC
Номинальная нагрузка АС1: 4000 Ватт
Номинальная нагрузка (230В~) АС15: ВА 750 Ватт
Допустимая мощность однофазного двигателя (230 В АС): 0.55 кВт
Отключающая способность DC1: 30/110/220 ВА 16/0.3/0.12
Минимальный ток переключения мВт (В/мА): 500 (10/5)
Материал контакта: AgCdO

Характеристики питания модульного таймера 800102400000
Ном. напряжение (UN) В AC (50/60 Гц) 12…240 Вольт
Ном. напряжение (UN) В DC: 12…240 Вольт
Номинальная нагрузка AC/DC ВA (50 Гц)/Вт: < 1.8 / < 1
Рабочий диапазон AC: 10.8...265 Вольт
Рабочий диапазон DC: 10.8...265 Вольт

Технические параметры модульного таймера 800102400000
Временные диапазоны: (0.1…2)c, (1…20)c, (0.1…2)min, (1…20)min, (0.1…2)h, (1…24)h
Способность повторения: ± 1 %
Время перекрытия: 100 Миллисекунд
Минимальный управляющий импульс: 50 Миллисекунд
Погрешность точности всего диапазона установки: 5 %
Электрическая долговечность при номинальной нагрузке АС1: 100·10*3 циклов
Температурный диапазон С -10…+50
Категория защиты IP20
Товар сертифицирован
