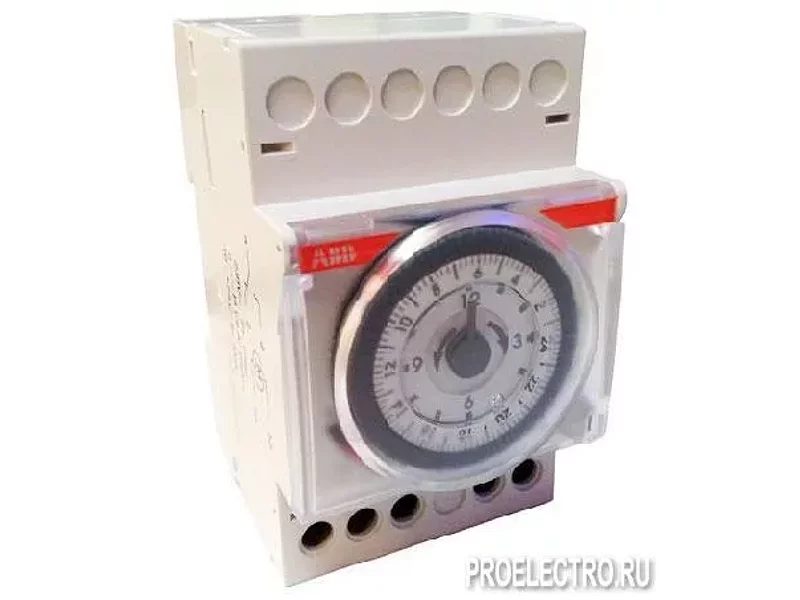

Электромеханическое реле времени недельный цикл AT3-7R | ELC2CSM204245R0601 ABB

Электромеханические реле времени серии AT | ABB, Швейцария |
Электромеханические реле времени серии AT используются для размыкания и замыкания цепи согласно заданной программе. Имеются исполнения с суточным и недельным циклом программирования и контактом на 16А. Реле серии АТ могут быть установлены на заданную программу или постоянно находиться в режиме «ВКЛ» (функция «ВКЛ-ВЫКЛ» относится только к вариану три модуля). Варианты исполнения AT1-R, AT3-R и AT-7R имеют встроенную батарею с подзарядкой от питающей сети, которая позволяет сохранять заданные установки времени в случае продолжительных перебоев электропитания (до 200 ч).
Версия АТ2 реле времени используется обычно там, где нужно иметь полную видимость программируемой шкалы только двух модулей. Также как и реле версии АТ1 и АТ3, эти реле используются для размыкания и замыкания цепи согласно заданной программе. Имеются исполнения с суточным и недельным циклом программирования и переключающим контактом на 16 А. Они могут быть установлены на заданную программу или постоянно находиться в режиме «ВКЛ», версии АТ2- R и АТ2-7R имеют встроенную батарею с подзарядкой от питающей сети, которая позволяет сохранять заданные установки времени в случае продолжительных перебоев электропитания (до 150 ч).
Реле АББ могут использоваться в системах освещения магазинов, общественных зданий, школ, в системах отопления и орошения и т.п.
Технические характеристики
Номинальное напряжение, В: 230 переменного тока ± 10%
Тип контакта: 1НО или 1П
Коммутирующая способность:
- активная нагрузка, А: 16
- индуктивная нагрузка, А: 3 или 4
Номинальная частота, Гц: 50-60
Временная развёртка: кварц
Минимальное время коммутирования, мин.: 15, 30, 120, 210
Максимальное количество команд/цикл : 48, 84, 96
Время работы от резервной батареи, ч: 150, 200
Точность измерения: ± 1 сек / 24 ч
Потеря мощности, ВА: 0,4, 0,5
Монтаж: на DIN-рейке
Рабочая температура, C: -10...+50
