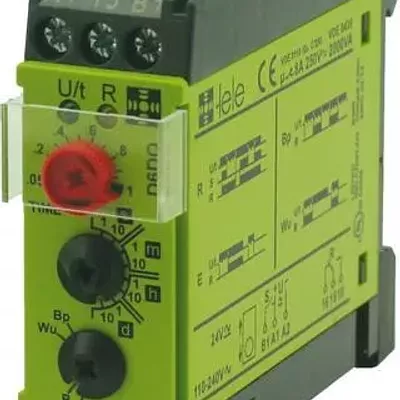

Реле времени D6DQ 24VAC/DC 110-240VAC (234010)

Реле времени многофункциональное (4 функций: E, R, Wu, Bp), 1 CO
Серия DELTA
Технические характеристики

Количество функций реле времени:4 функции Диапазон выдержки времени:0,05с - 10 дней (8 диапазонов) Напряжение питания:24VAC/DC 110-240VAC Выходной контакт:1 переключающий, 5А/250VAC Монтаж:на DIN-рейку Ширина:22,5мм

Описание функцийГенератор импульсов начиная с паузы (циклическое реле) (Bp)При подаче напряжения питания U начинается отсчет заданного интервала t (зеленый LED мигает). По истечении интервала t, выходное реле R замыкается (желтый LED ВКЛ) и снова отсчитывается заданный интервал t, по истечении которого выходное реле R размыкается (желтый LED ВЫКЛ). Цикл повторяется с соотношнением импульс-пауза 1:1 пока не будет прервана подача напряжения питания.
Задержка включения (E)При подаче напряжения питания U начинается отсчет заданного интервала времени t (зеленый LED мигает). По истечении интервала t (зеленый LED ВКЛ) выходное реле R замыкается (желтый LED ВКЛ). Состояние сохраняется, пока приложено напряжение питания. При отключении напряжения питания до истечения интервала t, интервал удаляется и при следующей подаче напряжения питания цикл начинается сначала.

Задержка включения с контактом управления (R)Напряжение питания U должно быть постоянно подано на реле времени (зеленый LED ВКЛ). При замыкании контакта управления S, выходное реле R замыкается (желтый LED ВКЛ). При размыкании контакта управления S начинается отсчет интервала времени t (зеленый LED мигает). По истечении интервала t (зеленый LED ВКЛ) выходное реле размыкается (желтый LED ВЫКЛ). При повторном замыкании контакта управления S до истечения интервала t цикл начнется сначала.

Формирование импульса при подаче напряжения питания (Wu)При подаче напряжения питания U выходное реле R замыкается (желтый LED ВКЛ) и начинается отсчет заданного интервала t (зеленый LED мигает). По истечении интервала t (зеленый LED ВКЛ) выходное реле размыкается (желтый LED ВЫКЛ). Это состояние сохранятеся до тех пор, пока не будет отключено напряжение питания. При отключении напряжения питания до истечения интервала t, выходное реле размыкается. При следующей подаче напряжения питания цикл начинается сначала.

Особенности устройств серии DELTA:
- сделано в Австрии- 50 лет разработки и производства- полный цикл разработки, производства и тестирования- надежность промышленной серии, компактный размер (по высоте)- современная и качественная элементная база- промышленные винтовые клеммы- бесплатная замена устройства и гарантия производителя
