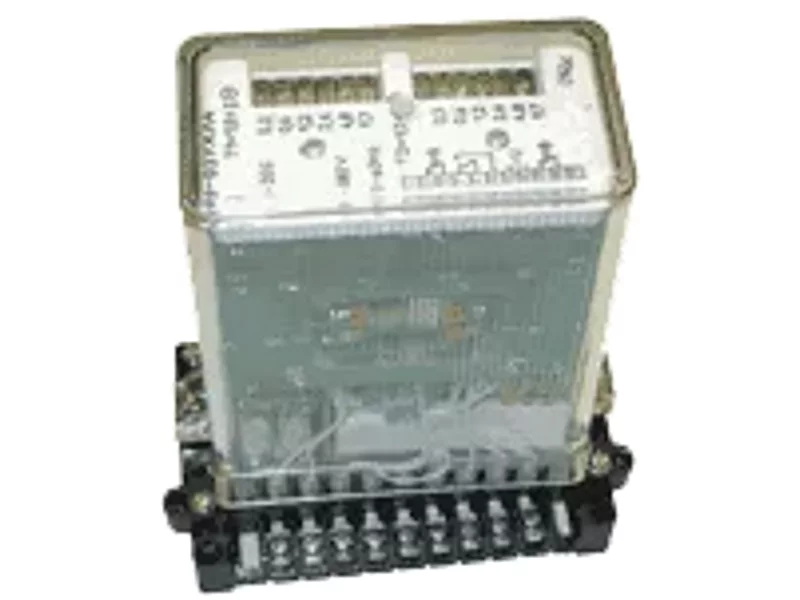

Реле времени типа РВ 03

Реле времени типа РВ 03 предназначено для использования в схемах релейной защиты и системной автоматики для получения выдержки времени на возврат после отключения напряжения питания либо скачкообразного снижения его ниже определенной величины.

Краткая характеристика - реле времени типа РВ 03:

Номинальное напряжение питания — 100, 127, 220. 380 В.
Номинальная частота переменного тока — 50-60 Гц.
Количество цепей без выдержки времени — одна.
Количество цепей с независимо регулируемыми выдержками времени — две.
Способ регулировки уставок выдержек времени — ступенчатый по принципу суммирования интервалов.
Номинальные диапазоны регулировки установок: от 0,15 до 3 с; от 0,5 до 10 с; от 1,0 до 20 с.
Дискретность регулирования установки от максимальной установки номинального диапазона — не более 2,5%. Класс точности - реле времени типа РВ 03:

3,0/0,8 для диапазона уставок 0,15 - 3
3,0/0,6 для диапазона уставок 0,5 - 10
3,0/0,5 для диапазона уставок 1 - 20

Мощность, потребляемая реле, не более 3 ВА.

Реле времени типа РВ 03 выпускается в унифицированном корпусе «СУРА» I габарита несъемного исполнения.
Реле времени типа РВ 03 предназначено для переднего или заднего присоединения внешних проводников только винтом.

Габаритные размеры не более 66Х152Х181 мм. Масса не более 1,2 кг.
