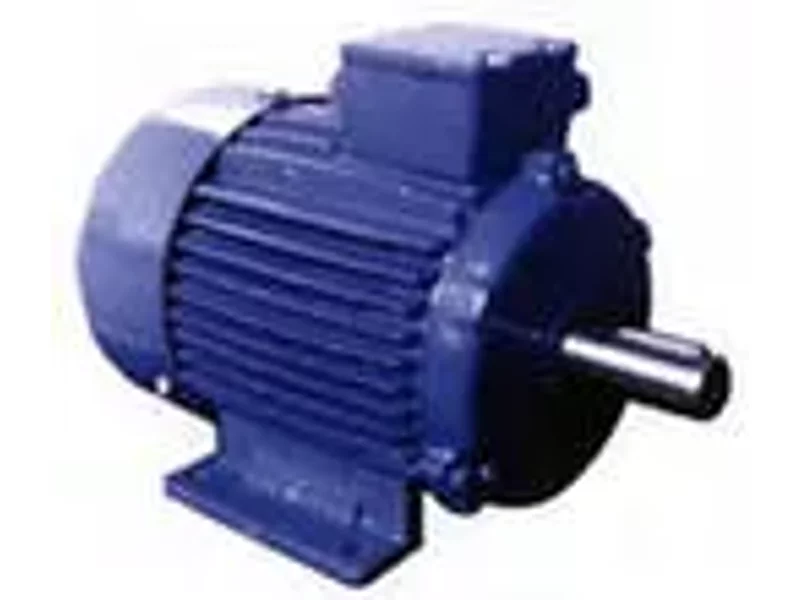

Электродвигатель 4А

В отличии от двигателей предыдущих серий двигатели серии 4А в полной мере удовлетворяют рекомендациям МЭК (Международной электротехнической комиссии) в отношении габаритных и установочно-присоединительных размеров, что обеспечивает их взаимозаменяемость с электрическими машинами, изготовляемыми фирмами других стран мира. Благодаря использованию более совершенных электротехнических материалов, новых конструктивных решений и более совершенной технологии двигатели этой серии обладают большей надежностью и эксплуатационными удобствами, чем двигатели серии А2. По этим показателям и по основным техническим данным двигатели находятся на уровне мировых стандартов.

Серия 4А предусматривает основное исполнение и практически, а также все электрические модификации и специализированные исполнения трехфазных асинхронных электродвигателей серии А2 и АО2 и дополнительное специализированное исполнение электродвигателей со встроенной температурной защитой.

В основном исполнении двигатели предназначаются для общего применения в промышленности в условиях умеренного климата. (Климатическое исполнение У категорий 3 и 4).

Номинальные значения климатических факторов:

высота над уровнем моря не более 1000 м; воздушная среда с запыленностью не более: для двигателей защищенного исполнения — 2 мг/м3; для двигателей закрытого обдуваемого исполнения — 10 мг/м3.

Среда невзрывоопасная, не содержащая агрессивных газов и паров, разрушающих металлы и изоляцию, и токопроводящей пыли.

Двигатели изготавливаются в двух вариантах по степени защиты от воздействия окружающей среды по ГОСТ 17494-72: защищенными (IP23) и закрытыми обдуваемыми (IP44).

У электродвигателей серии 4А мощностью от 0,12 до 400 кВт (при 1500 об/мин) высота оси вращения от 56 до 355 мм. Электродвигатели с высотой вращения 56 и 63 мм выполняются в алюминиевом корпусе, а с высотой 71—355 мм — в чугунном. Валы и подшипники (качения) рассчитаны на применение клиноременной и зубчатой передач.

Обмотку статора электродвигателей с высотой оси вращения 56—250 мм выполняют всыпной; с высотой оси вращения 280—355 мм — из жестких секций. Короткозамкнутую клетку ротора отливают из алюминия.

Структура обозначения типов двигателей расшифровывается следующим образом:

4 — порядковый номер серии; А — наименование вида двигателя — асинхронный; Н — обозначение двигателей защищенного исполнения; А — станина и щиты из алюминия; X — станина из алюминия и чугунные щиты; 56 ... 355 — высота оси вращения; S, L, М — установочные размеры по длине корпуса (длина станины) (S — короткая, М — средняя, L — длинная); А, В — обозначение длины сердечника (первая длина — А; вторая — В).

Примечание. Обозначение длины сердечника дается только в том случае, когда на одном установочном размере по длине корпуса предусмотрены две мощности.

2, 4, 6, 8, 10, 12 — число полюсов; У — климатическое исполнение двигателей; 3 — категория размещения.

Например: 4АА56А2УЗ — электродвигатель серии 4, асинхронный закрытого исполнения, станина и подшипниковые щиты из алюминия, с высотой оси вращения 56 мм, сердечник первой длины, двухполюсный, для районов умеренного климата, третьей категории размещения;

4А112МВ6УЗ — электродвигатель серии 4, асинхронный закрытого исполнения, станина и щиты из чугуна, с высотой оси вращения 112 мм, с установочным размером М по длине корпуса, сердечник второй длины, шестиполюсный, для районов умеренного климата, третьей категории размещения;

4АН200М4УЗ — электродвигатель серии 4, асинхронный защищенного исполнения, станина и щиты из чугуна, с высотой оси вращения 200 мм, с установочным размером М по длине корпуса, четырехполюсный, для районов умеренного климата, третьей категории размещения.

Двигатели мощностью от 0,12 до 0,37 кВт изготавливаются на напряжение 220/380 В, двигатели мощностью 0,55 до 110 кВт — на напряжение 220/380 и 380/660 В, двигатели мощность от 132 до 400 кВт — на Напряжение 380/660 В. Количество выводных концов 6, схема соединения — Д/Y.

Изоляция двигателей по классам нагревостойкости выполняется для двигателей с высотой оси вращения:

56 ... 63 — класса Е; 71 ... 132 — класса В; 160 ... 355 — класса F.

Выводное устройство в двигателях с высотами оси вращения 56 ... 250 мм располагается сверху корпуса; в двигателях с высотами оси вращения 280 ... 355 мм — с правой стороны, если смотреть на двигатель со стороны выведенного конца вала.
