Ремонт станка КЖ 1698Ф1

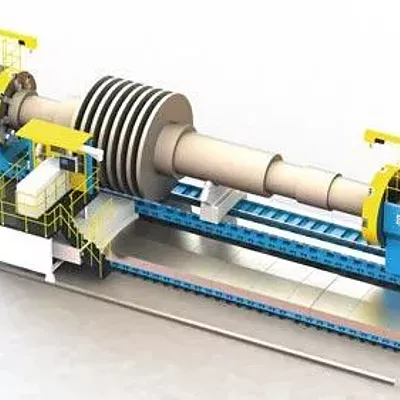

 СТАНОК ТОКАРНЫЙ ПОВЫШЕННОЙ ТОЧНОСТИ МОДЕЛИ КЖ 1698Ф1.
Предназначен для обработки валов генераторов и роторов турбин.Особенности конструкцииСтанина выполнена коробчатой формы с четырьмя направляющими прямоугольного сечения и состоит из стыкуемых по длине секций.Узел передней бабки состоит из основных подузлов: главного привода и коробки скоростей.Привод шпинделя осуществляется реверсивным электродвигателем постоянного тока.Питание якорной цепи и обмотки возбуждения главного привода - от тиристорных преобразователей.Аппаратура управления привода монтируется в отдельных металлических шкафах. Кнопки управления расположены на корпусе передней бабки и дублируются на суппортах.Шпиндельный узел передней бабки выполнен на гидростатических подшипниках, а все остальные валы - на подшипниках качения.Задняя бабка состоит из верхней и нижней частей, соединённых между собою замком.В основании задней бабки встроены маслонасосы, обеспечивающие подачу масла под давлением в карманы гидростатических опор шпиндельной группы, смазку направляющих и механизма верхней и нижней частей, прижим (отжим) задней бабки к станине.Шпиндельный узел и планшайба задней бабки выполнены по аналогии с передней бабкой. В верхней части задней бабки расположены механизмы выдвижения зажима пиноли, а также поворота планшайбы.Для поддержки изделия во время обработки на станке предусмотрены открытые и полуоткрытые люнеты.На станке устанавливается узел поддержка планшайбы, который служит поддерживающим звеном от прогиба шпинделя начиная от массы изделия 50т. Поддержка состоит из основания, рычагов с роликами и гидроцилиндрами.Подъёмник предназначен для снятия кулачков с планшайбы передней бабки и обслуживания левого суппорта. Установлен на лицевой стороне передней бабки. Состоит из колонны, поворотной балки, тельфера.   Диагностика, ремонт, ПНР на вашем предприятии.Присылайте дефектовку, ТЗ
