Ремонт станка КЖ16264Ф2

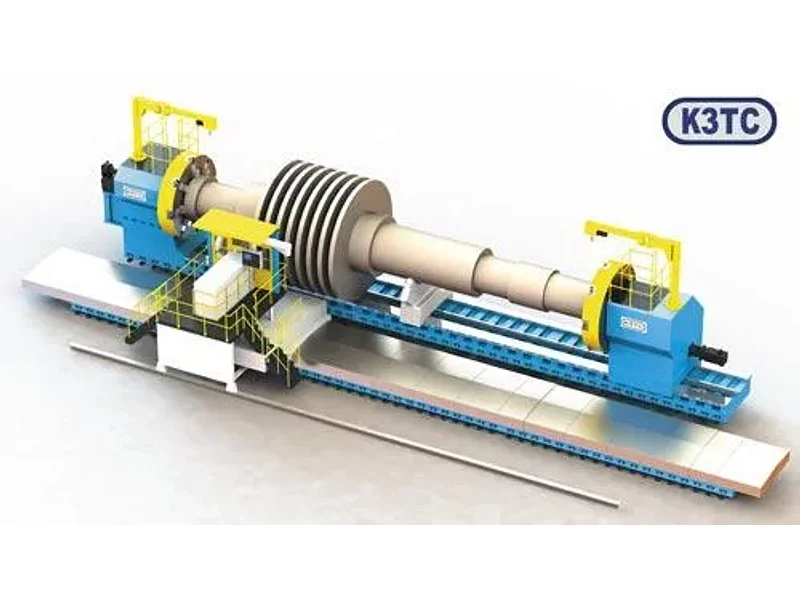

  СПЕЦИАЛЬНЫЙ ТОКАРНО-ВИНТОРЕЗНЫЙ СТАНОК МОДЕЛИ КЖ16264Ф2.
Предназначен для ремонтно-восстановительных операций на роторах турбин и генераторов .Особенности конструкцииРабочее движение – вращение заготовки осуществляется электродвигателем постоянного тока мощностью 110 кВт через коробку скоростей.Коробка скоростей имеет две ступени, переключение которых осуществляется гидроцилиндром. Изменение частоты вращения шпинделя в пределах ступеней – бесступенчатое за счет регулирования электродвигателя.Для нарезания резьбы на станке шпиндельной бабки предусмотрена винторезная цепь, гитара со сменными шестернями, редуктор, ходовой винт на каретке – маточная гайка.Рабочее и ускоренное перемещение (продольно-поперечное) суппортов осуществляется от электродвигателя постоянного тока мощностью 7,1 кВт, механизмов фартуков и электромагнитных муфт. Диапазон рабочих подач обеспечивается за счет бесступенчатого регулирования (изменения частоты вращения) электродвигателя.Перемещение задней бабки осуществляется от мотор-редуктора через конический редуктор.Выдвижение пиноли задней бабки осуществляется от асинхронного электродвигателя, силовой дожим заготовки центром – мотор-редуктором.Станок выполнен с раздельными сварными станинами.Шпиндельная бабка и коробка скоростей установлены на головной секции станины изделия, выполнены в отдельных корпусах.Задняя бабка предназначена для поджима центром и зажима в кулачках правого торца обрабатываемой заготовки, состоит из верхней части с не вращающимся центром по отношению к планшайбе и основания.Суппорт состоит из фартука, каретки, поперечных салазок. промежуточной тумбы, поворотной колонки, верхних предельных салазок, резцовых салазок.Фартук крепится к нижней, консольной плоскости каретки суппорта.

Диагностика, ремонт, ПНР на вашем предприятии.Присылайте дефектовку, ТЗ
